PhotoRobot CASE 850 Ръководство за потребителя

Това ръководство за потребителя и инсталация предоставя технически инструкции за сглобяването, свързването и използването на PhotoRobot CASE 850. Информацията има за цел да подпомогне клиентите при първоначалната настройка, разбирането и експлоатацията на робота от клиента.

‍

‍

Важен: Първоначалната инсталация на PhotoRobot система винаги трябва да се извършва от упълномощен орган на PhotoRobot. Властите с разрешение да инсталират PhotoRobot са одобрен дистрибутор или представители на самия производител.

Забележка: Винаги се позовавайте на Информация за безопасност и инструкции на PhotoRobot преди всяка самостоятелна инсталация, първа употреба, съхранение или обслужване на устройства PhotoRobot.

‍

‍

1. Относно CASE 850

PhotoRobot CASE има за цел да постави нови стандарти във 360° продуктовата фотография. Той съчетава мобилност, издръжливост, прецизност и скорост. Може да се използва в студиото или на място. Неговата уникална конструкция ви позволява да заснемате прецизно настроени продуктови снимки, както и да се справяте с масово производство на 360-градусови изображения.

Разгледайте блясъка на CASE 850 чрез това изчерпателно ръководство за потребителя, започвайки с 10 ключови функции, които ще предефинират вашите автоматизирани работни процеси за фотография.

• Целият робот CASE 850 се побира в лесен за сгъване & пренасяне калъф.
• Сглобяването отнема няколко минути — около 15.
• CASE е бърз – прави пълен оборот за около 2,1 секунди.
• Управлявайте CASE от компютър с приложението PhotoRobot Controls.
• Едно приложение контролира робота, камерата и светкавиците заедно.
• Интегриран кръстосан лазер осигурява прецизно позициониране на продукта.
• Стъклената плоча с диаметър 850 мм е идеална за фотография с чисто бял фон.
• Неговият енкодер гарантира максимална точност на въртене на плочата.
• Сгъваемите крака осигуряват на CASE 850 върховна стабилност.
• Въздушната конструкция осигурява свобода за осветление – светлина отдолу, отгоре, отпред, отзад или отстрани.

‍

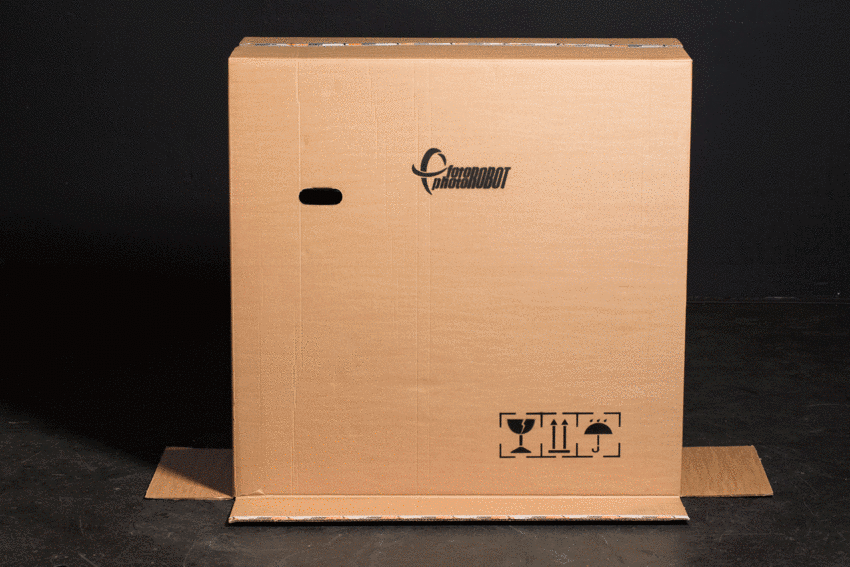

1.1. Разопаковане

Въпреки че CASE е много издръжлив и готов за транспортиране като самия калъф, може да искате да запазите оригиналната картонена кутия, която използваме за доставка. Имайки предвид цялата деликатна механика вътре в CASE, картонената кутия може да бъде полезна при евентуално тежки условия на транспортиране. За да можете да използвате повторно картонената кутия и все пак лесно да разопаковате CASE, моля, използвайте следните инструкции.

‍

• Поставете кутията върху чиста, равна повърхност.

‍

• Поставете кутията настрани.

‍

• Отворете най-късата страна.

‍

• Плъзнете дълъг капак под кутията.

‍

• Поставете кутията на отворената страна и издърпайте картона от CASE.

‍

1.2. Опаковка

За да направим CASE толкова компактен и безопасен за транспортиране, колкото е, трябваше внимателно да определим правилното място за здраво закрепване на всеки компонент. Следващите фото инструкции ще ви преведат през сгъването на сглобения робот в еднокомпонентен CASE.

За да върнете CASE обратно в транспортната картонена кутия, просто повторете стъпките от глава 1.1 - Разопаковане в обратен ред.

‍

• Имайте предвид, че е важно да сглобите страните в съответствие с вътрешното оформление на CASE. За тази цел има различни цветни маркировки върху капачките на ключалките (на снимката по-горе).

‍

• След успешно разопаковане, CASE трябва да изглежда както на горните две изображения.

‍

• Има изрязана област от едната страна на корпуса, за да се побере в конструкцията за монтиране на стъкло.

‍

• Избягвайте несъответствие на страните, за да сте сигурни, че пасват на вътрешното оформление.

‍

• Кабелите се държат на място с гумени ленти.

‍

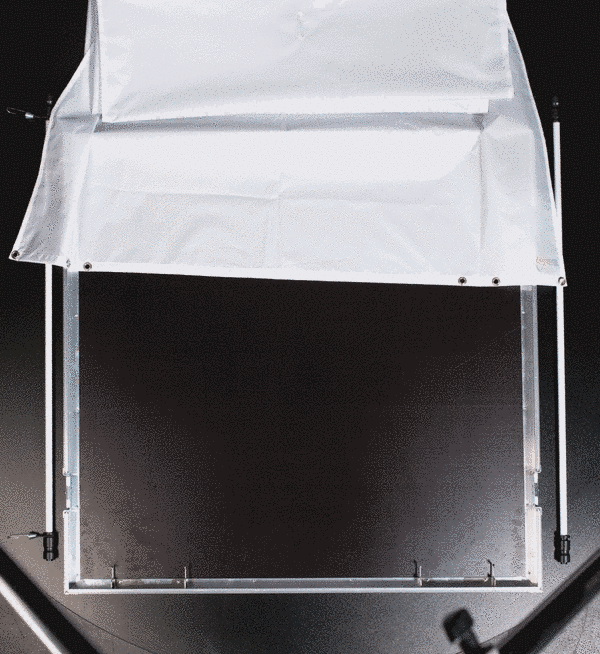

1.2.1. Сгънете фона към страната на CASE

‍

• Има сложен метод за сгъване на фона в страната на кутията, за да се избегнат гънки.
• Инструкциите стъпка по стъпка са по-долу.

‍

• Вземете по-широката част на скосения фон и закрепете третия отвор от дясната и лявата страна, като използвате външните куки. Ръбът на фона минава под вътрешните куки.

‍

• Сгънете ъглите на фона и след това закрепете отворите върху куките.

‍

• От другата страна, закрепете пръта над фона.

‍

• За да закрепите пръта, компресирайте неговия пружинен механизъм и фиксирайте върха на пръта в отвора за закрепване.

‍

• Сгънете фона върху първия прът, след което закрепете втория от другата страна.

‍

• Закрепете ъгловите отвори на фона с куките на гумените ленти, прикрепени към стълба.

‍

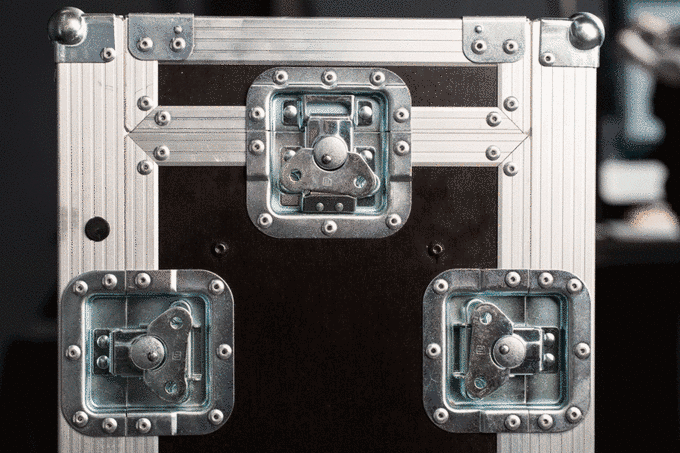

1.2.2. Прикрепете стъклената плоча и фоновите пръти към страната на CASE

‍

‍

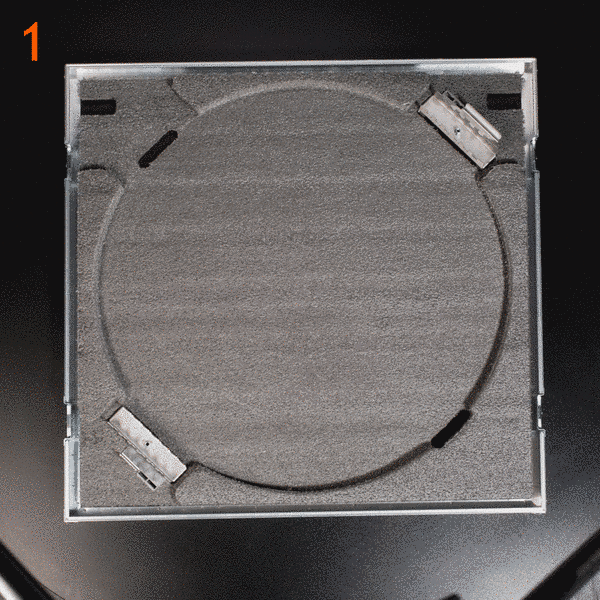

1. Уверете се, че страната е чиста и без никакви препятствия, за да избегнете повреда на стъклената плоча.
2. Поставете стъклената плоча в кухата област отстрани.
3. Покрийте стъклената плоча с дървения защитен диск, като скосените ръбове са обърнати към държачите за фон.
4. Развържете гумените ленти на държача за кабели.
5. Поставете кабелите върху държача.
6. Закрепете кабелите с гумените ленти.
7. Прикрепете държачите за фон отстрани.
8. Закрепете държачите за фон с помощта на скобите.

‍

• Имайте предвид, че когато горните куки са обърнати в обратна посока, фоновите пръти не са поставени правилно и има риск от изместване по време на транспортиране.

‍

• Фоновите пръти са поставени правилно, когато горните куки са обърнати една към друга.

‍

• За да съедините основата, страните и горната част на машината, затегнете всички заключващи капачки.

‍

1.3. Транспортиране

Външният корпус на PhotoRobot CASE е изработен от много здрави материали, за да направи робота лесен и безопасен за транспортиране. Въпреки това, трябва да избягвате всякакви удари, сблъсъци или сътресения, които биха могли да повредят електрониката.

Въпреки че CASE тежи само 62 килограма (137 паунда), не се препоръчва да го носите сами; предлагаме да помолите асистент за помощ.

Препоръчваме да използвате оригиналната картонена кутия за транспортиране. За да направите това, просто обърнете стъпките в глава 1.1 - Разопаковане.

‍

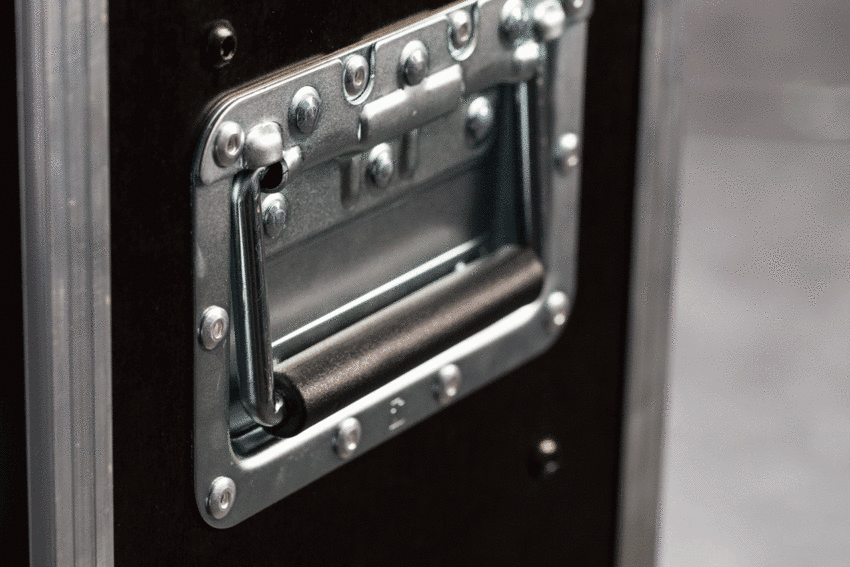

• Издръжливите накланящи се дръжки са полезни за лесно пренасяне на CASE.

‍

‍

2. Съдържание на пакета

PhotoRobot CASE е проектиран да се използва по различни начини в широк спектър от фотографски сценарии и среди. Ето защо, заедно с робота, ние доставяме допълнителни аксесоари, за да отговорим на всички специфични нужди, които фотографите могат да имат.

‍

2.1. Роботът CASE 850

CASE съдържа основното оборудване, необходимо за работа с робота и за заснемане на STILL или SPIN изображения.

‍

‍

Какво е включено в CASE 850 Robot?

• 850 мм стъклена плоча (33,5 инча)
• Контролен блок
• Прозрачен фон с държачи
• Кръстосан лазер за прецизно позициониране на продукта
• Захранващи и кабели за данни
• Сгъваеми крака
• Енкодер & калибрационна сонда
• Резервни X-пръстени
• Универсални накрайници за задържане на светлини, разделители на светлина, дифузионни панели и др.
• Дръжки за удобно транспортиране

‍

ЗАБЕЛЕЖКА: CASE не съдържа никаква камера или светкавици.

‍

2.2. Допълнителни аксесоари

С помощта на нашите допълнителни аксесоари — доставяни отделно, срещу допълнително заплащане — можете да оптимизирате работния си процес, за да отговори на вашите нужди. Моля, вижте повече подробности по-долу.

‍

2.2.1. Wi-Fi Модул

Ние доставяме USB Wi-Fi модул, за да можете да свържете CASE към съществуваща безжична мрежа или да създадете своя собствена Wi-Fi мрежа независимо от всяка друга мрежова свързаност. За работа с PhotoRobot CASE, ние продаваме и препоръчваме обстойно тествания TP-LINK TL-WN721N (вижте неговите технически спецификации). Wi-Fi модулът се поддържа на склад и е правилният избор за работа на място, където LAN връзка не е налична. Винаги когато е възможна кабелна връзка, препоръчваме използването на LAN вместо това — тя е по-надеждна и безжични смущения.

‍

• Wi-Fi модулът използва USB за свързване към CASE.

‍

2.2.2. Безжичен спусък

Синхронизацията на затвора на камерата и спиранията на последователността може да се контролира от безжичен спусък, включен в CASE. Успешно тествахме hähnel Combi TF Remote Control с камери Canon.

‍

• Безжичният спусък използва интегриран 4P4C (RJ9) изходен куплунг.

‍

2.2.3. Кабелен спусък

Синхронизацията на затвора на камерата и спиранията на последователността може да се контролира чрез включване на кабелния спусък в CASE.

‍

• Кабелният спусък използва интегриран 4P4C (RJ9) изходен куплунг.

‍

• Налични са спусъци за поддържани модели камери — вижте списъка със съвместими камери на PhotoRobot.

‍

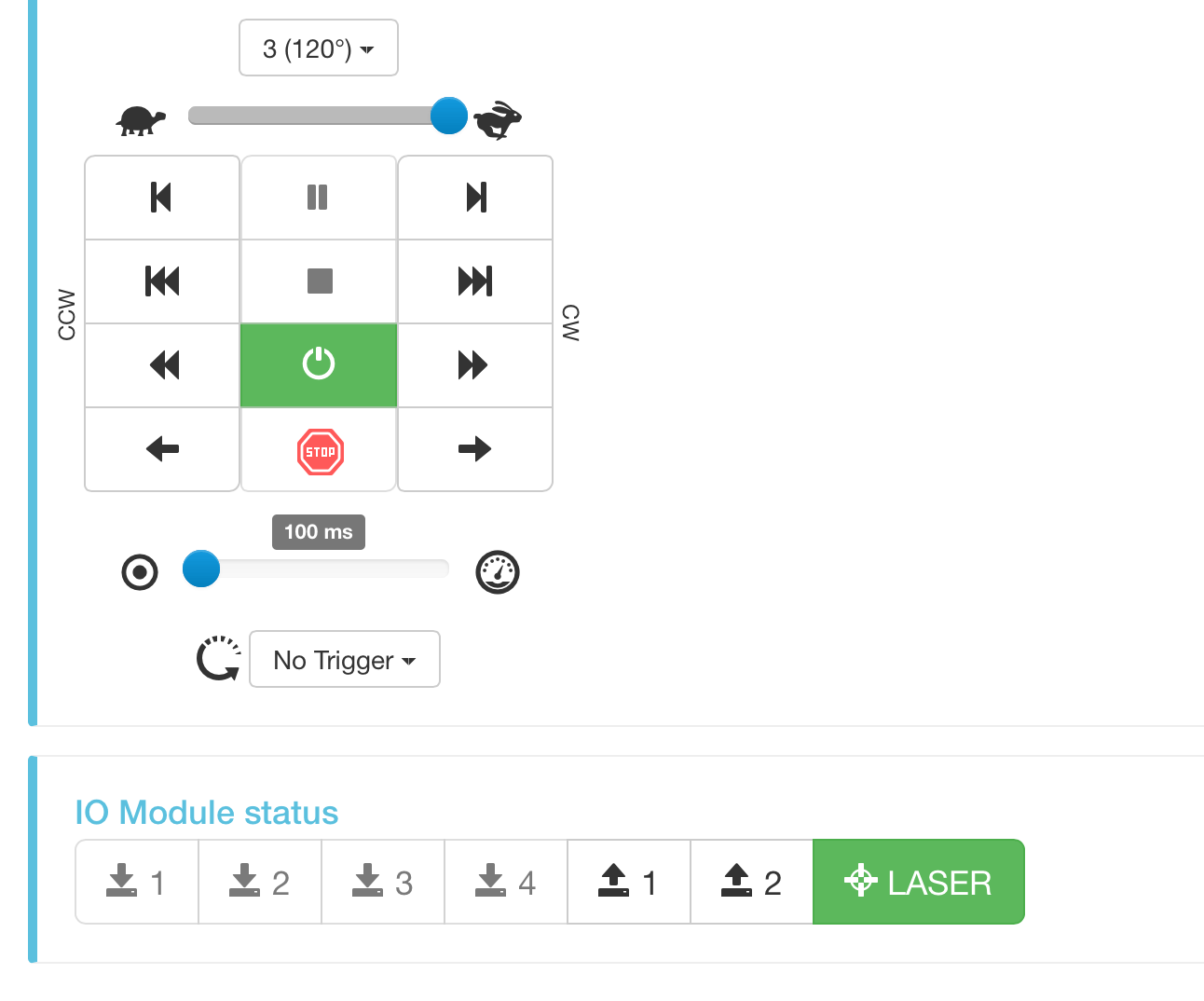

2.2.4. Крачен превключвател

Крачният превключвател е практично HID (устройство за човешки интерфейс), произведено от PhotoRobot, за да ускори вашата производителност. Всяка оперативна функция (напр. стартиране на последователност, изпълнение на тестова снимка, завъртане на плочата, задаване на нулева позиция и т.н.) може да бъде присвоена на превключвателя, така че да имате незабавен достъп до функциите, като просто стъпите върху него. Възможно е също така да свържете два крачни превключвателя, за да получите четири лесни за достъп операции. Крачният превключвател е допълнителен аксесоар, доставян отделно срещу допълнително заплащане.

‍

• Комплектът за управление с крачен превключвател на PhotoRobot се състои от чифт педали, чифт 6.3 мм жак кабели и 6P6C (RJ12) - 6.3 мм жак редукция.

‍

• Интегриран 6P6C (RJ12) входен куплунг се използва за включване на крачните превключватели в CASE.

‍

• Приложението, базирано на браузър, показва само състоянието на определените входни гнезда. За да се присвоят функции на бутоните на крачния превключвател, е необходимо да се използва усъвършенстван софтуер (PhotoRobot Controls).

‍

‍

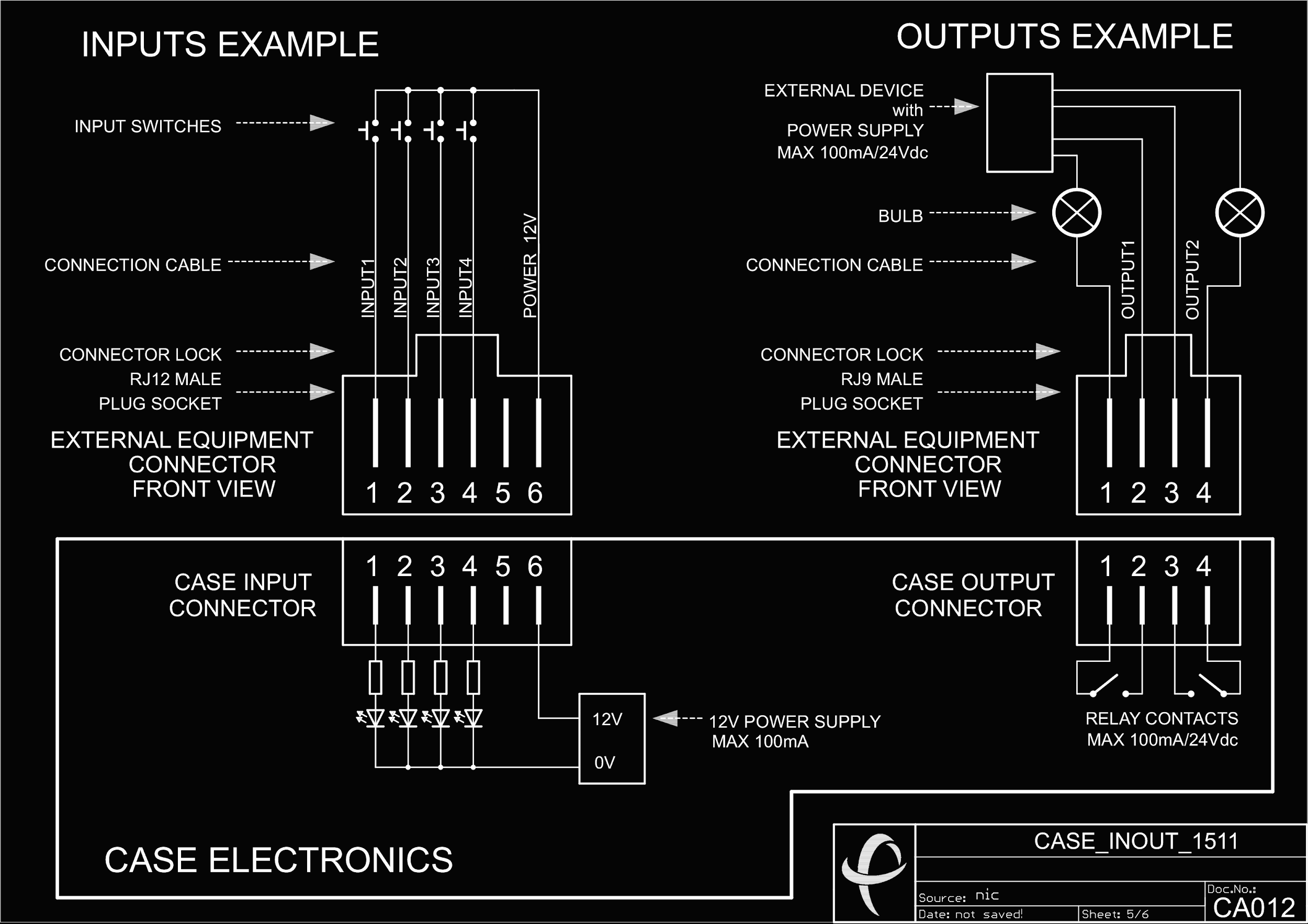

2.2.5. Персонализирани аксесоари

Не е нужно да разчитате само на аксесоарите, предоставени от PhotoRobot. Както входните, така и изходните гнезда са снабдени със стандартни регистрирани жакове – 6P6C (RJ12) & 4P4C (RJ9). Чувствайте се свободни да използвате Електрическа схема, за да адаптирате всяко устройство да работи с вашия CASE (напр. спусъци, превключватели, сигнални светлини и т.н.). Въпреки това, имайте предвид, че са необходими елементарни познания по електрическа безопасност и поддръжка, и е силно препоръчително да помолите местния си електротехник за помощ, ако не сте обучени в тази област.

‍

• Чувствайте се свободни да изтеглите електрическата схема по-горе за използване с CASE.

‍

• Входните и изходните регистрирани жакове са разположени в основата на CASE.

‍

• Персонализираното адаптирано устройство може да се управлява с бутоните IN & OUT в долната част на базираното на браузър приложение.

‍

‍

3. Сглобяване на CASE

Превеждането на CASE от опаковано в работно състояние е лесна и бърза задача, ако следвате четирите стъпки, описани по-долу. Всеки, който може да си завърже обувките, може да го овладее за нула време.

‍

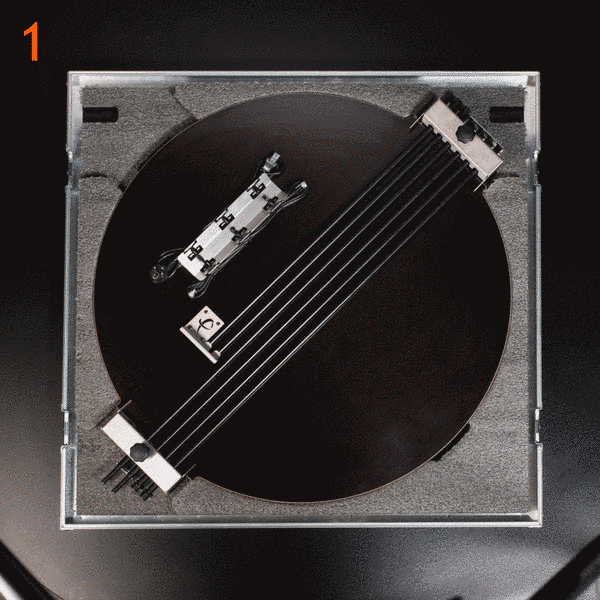

3.1. Отворете страните

Първо, най-добре е да започнете, като отворите кутията и държите частите на робота прикрепени към страните, докато не ви потрябват за по-късни стъпки.

‍

• CASE използва здрави въртящи се ключалки за закрепване на страните.

‍

1. Всичко е здраво прикрепено към страната на CASE.
2. Развийте държачите на фоновия прът и ги оставете настрана.
3. Извадете фоновите пръти.
4. Развържете гумените ленти, държащи кабелите.
5. Извадете кабелите.
6. Вържете ластиците, за да не се изгубят.
7. Извадете защитната MDF плоча.
8. Извадете стъклената плоча.
9. Страната е празна сега.

‍

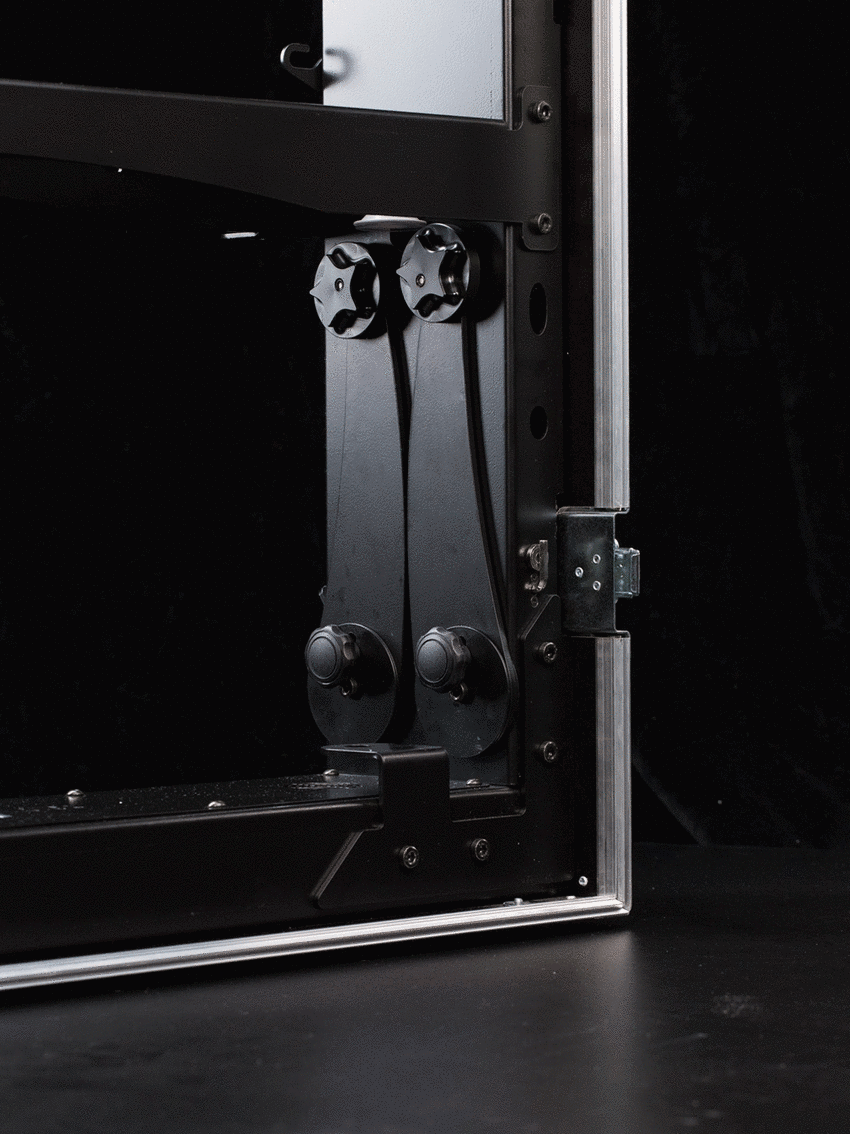

3.2. Закрепете основата

За да осигурите максимална стабилност на CASE за безопасна работа, е необходимо да закрепите основата, като използвате сгъваемите крака. Вижте инструкциите с илюстрации по-долу.

‍

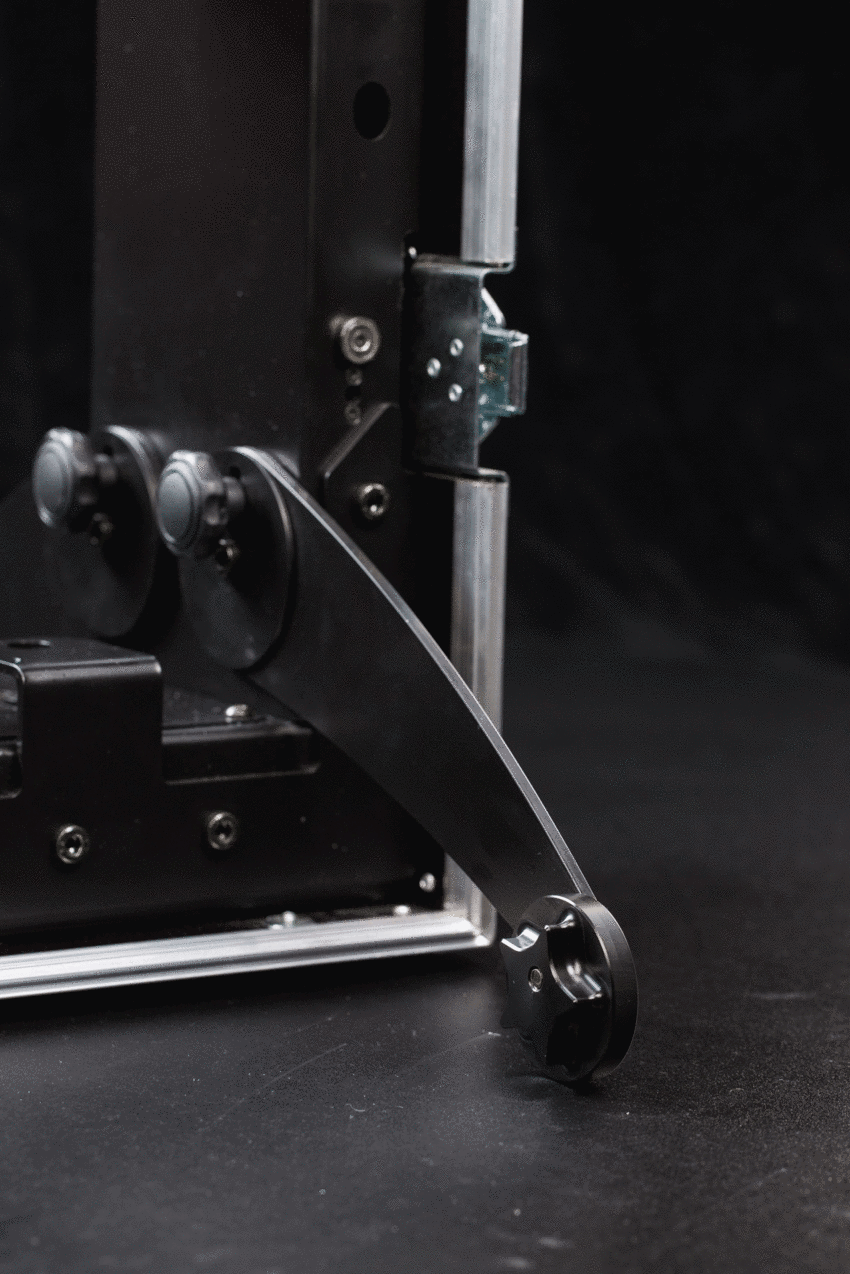

• За да разгънете краката, развийте ключалките и ги избутайте нагоре.
• За да закрепите сгънатите крака, натиснете ключалките надолу и ги завийте.

‍

• За да нивелирате правилно CASE, използвайте шестограмния ключ, поставен в основата, за да отключите ексцентричния пръстен.

‍

• След това, прецизирайте стабилността на CASE чрез завъртане на ексцентричния пръстен. Когато намерите най-добрата позиция, затегнете пръстена с шестограмен ключ.

‍

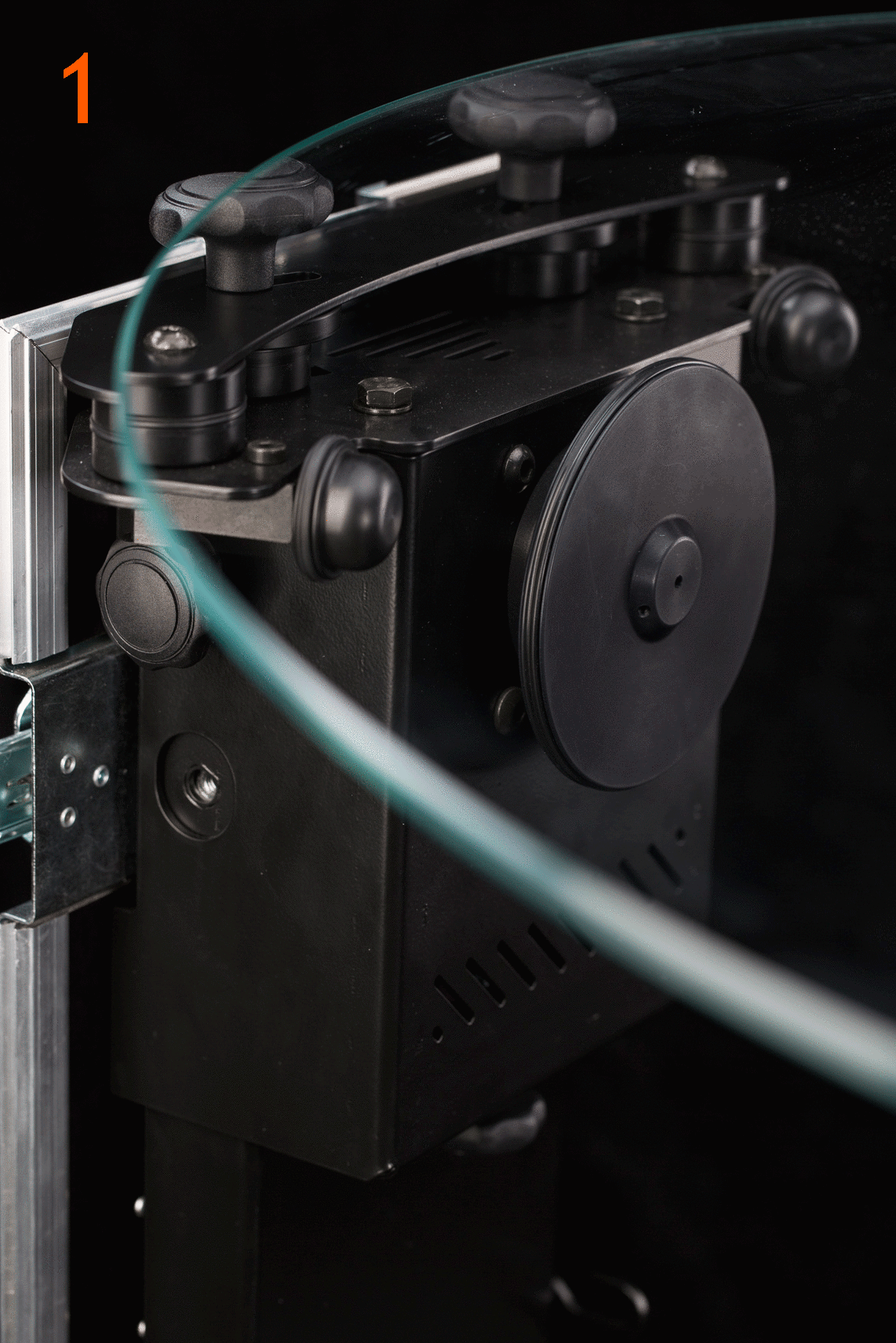

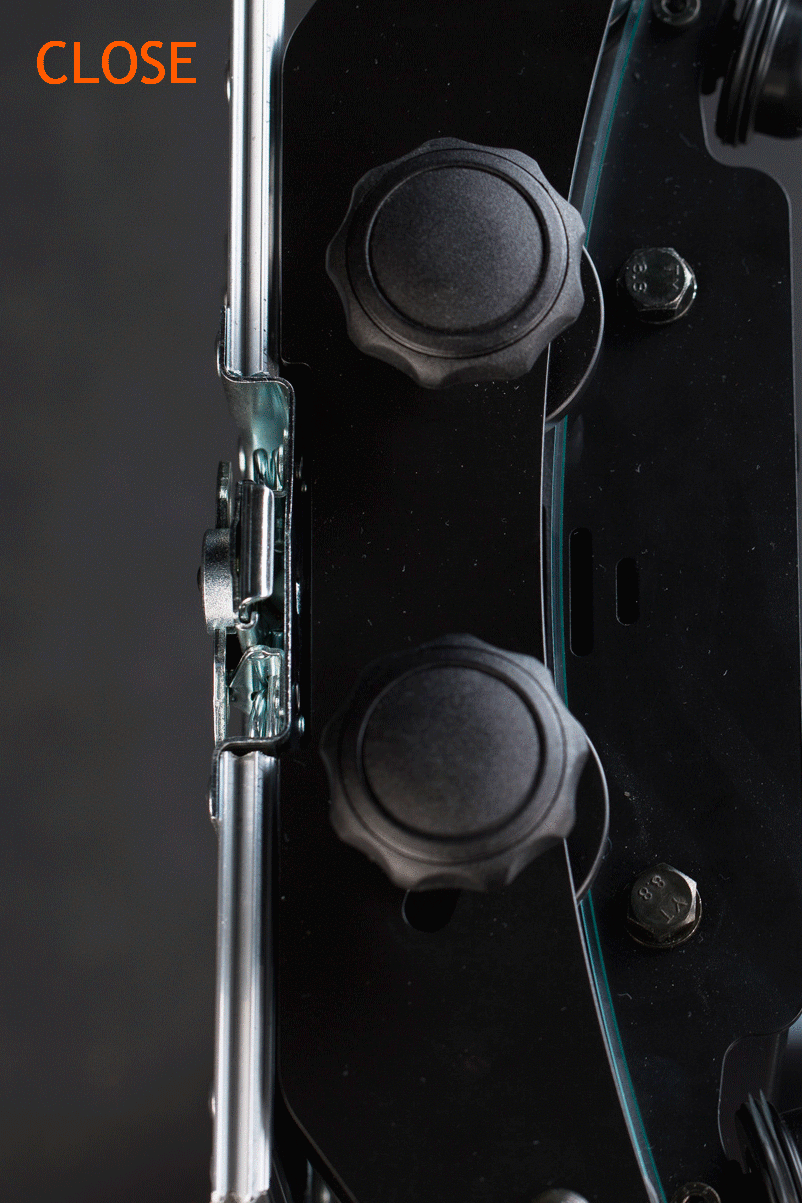

3.3. Монтирайте стъклената плоча

Монтирането на стъклената плоча е лесно. Най-трудната част от монтирането на плочата е да не изцапате стъклото, докато го монтирате към основата. Препоръчително е да използвате чифт чисти ръкавици, когато работите със стъклената плоча.

Забележка: Последното поколение на CASE 850 (версията с оптичен сензор, без калибриращата вендуза) използва стъклена плоча с малък скос, шлифован в ръба й. Поставете плочата така, че този скос да е от долната страна, над скрития оптичен сензор, който отчита позицията на плочата. По-ранните плочи без скос нямат изисквана ориентация.

‍

• Поставете стъклената плоча от страната, където е енкодерът. Трябва леко да я наклоните, така че ръбът да мине под направляващото колело.

‍

• Поставете стъклената плоча от противоположната страна на CASE.

‍

1. Наклонената стъклена плоча е под направляващото колело от противоположната страна на CASE.
2. Стъклената плоча ляга.
3. Стъклената плоча е фиксирана на място с набор от подвижни направляващи колела.

‍

• Подвижните направляващи колела сигурно фиксират стъклената плоча на място.

‍

3.4 Монтирайте фона

Ако желаете да снимате на чисто бял фон, ние предоставяме такъв за ваше удобство като неразделна част от CASE. Материалът и формата улесняват постигането на чисто бял фон без нужда от постпродукция. Уверете се, че боравите с фона внимателно, като вземате предпазни мерки, за да предотвратите набръчкване или обезцветяване. Въпреки че е възможно да почистите и изгладите фона, това може да промени качеството и живота му.

‍

• Поставете по-дългите пръти през две капси от двете страни на CASE. Използвайте прътите без куката.

‍

• Прикрепете по-дългите пръти с куката към прътите, вече монтирани на CASE.

‍

• Поставете късите пръти с куката в отворите от двете страни на основата на CASE.

‍

• Горните снимки показват готовите фонови пръти и закачения фон.

‍

• Тройна кука осигурява лесно и елегантно опъване на фона.

‍

• За да окачите фона, започнете първо с закрепването на горната част.

‍

• След това закачете противоположния край на фона.

‍

• След това свържете фона към основата на CASE.

‍

• Накрая се уверете, че лазерът е изложен през прореза във фона.

‍

‍

‍

4. Работа с CASE

CASE е сложен механизъм, който изисква основни познания по фотография за успешното му функциониране. Следващите глави предоставят цялата необходима информация за успех.

‍

4.1. Включете

CASE е проектиран да работи с електрическо захранване 100-240 V. Използва стандартен C13/C14 куплунг с европейски, британски или американски щепсел. От съображения за безопасност е необходимо CASE да бъде изключен, докато включвате захранващия кабел.

‍

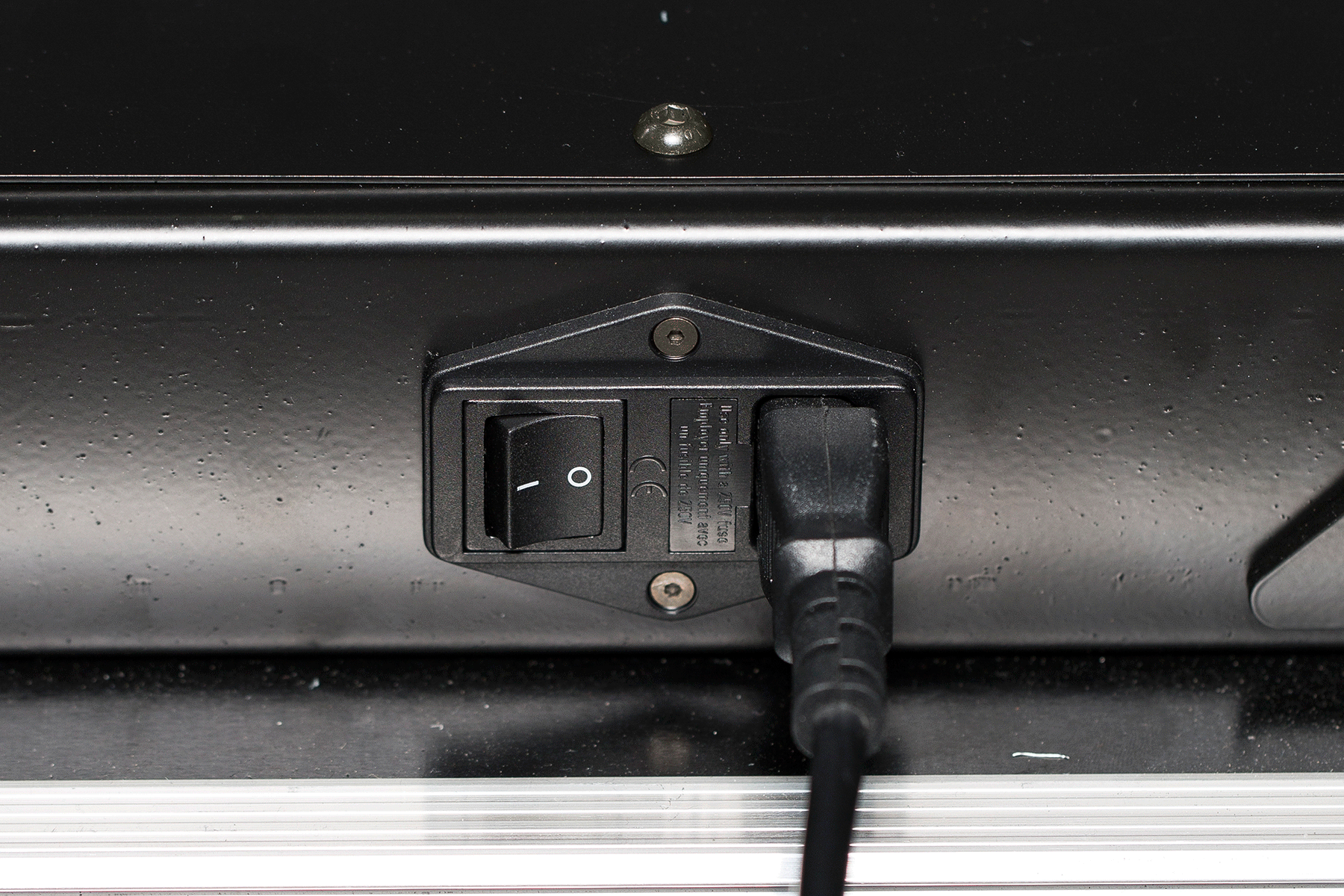

• Захранващият контакт се намира в основата на CASE (както е показано на горните 3 снимки).

‍

• PhotoRobot ще достави EU, UK или US електрически контакти, в зависимост от вашия регион.

‍

4.2. Включване

За да включите CASE, превключвателят за захранване се намира до главния захранващ контакт.

‍

Моля, ЗАБЕЛЕЖЕТЕ: Когато включвате CASE с Wi-Fi свързаност, отнема около 2 минути за стартиране на контролния блок, или 30 секунди, когато е свързан чрез LAN.

‍

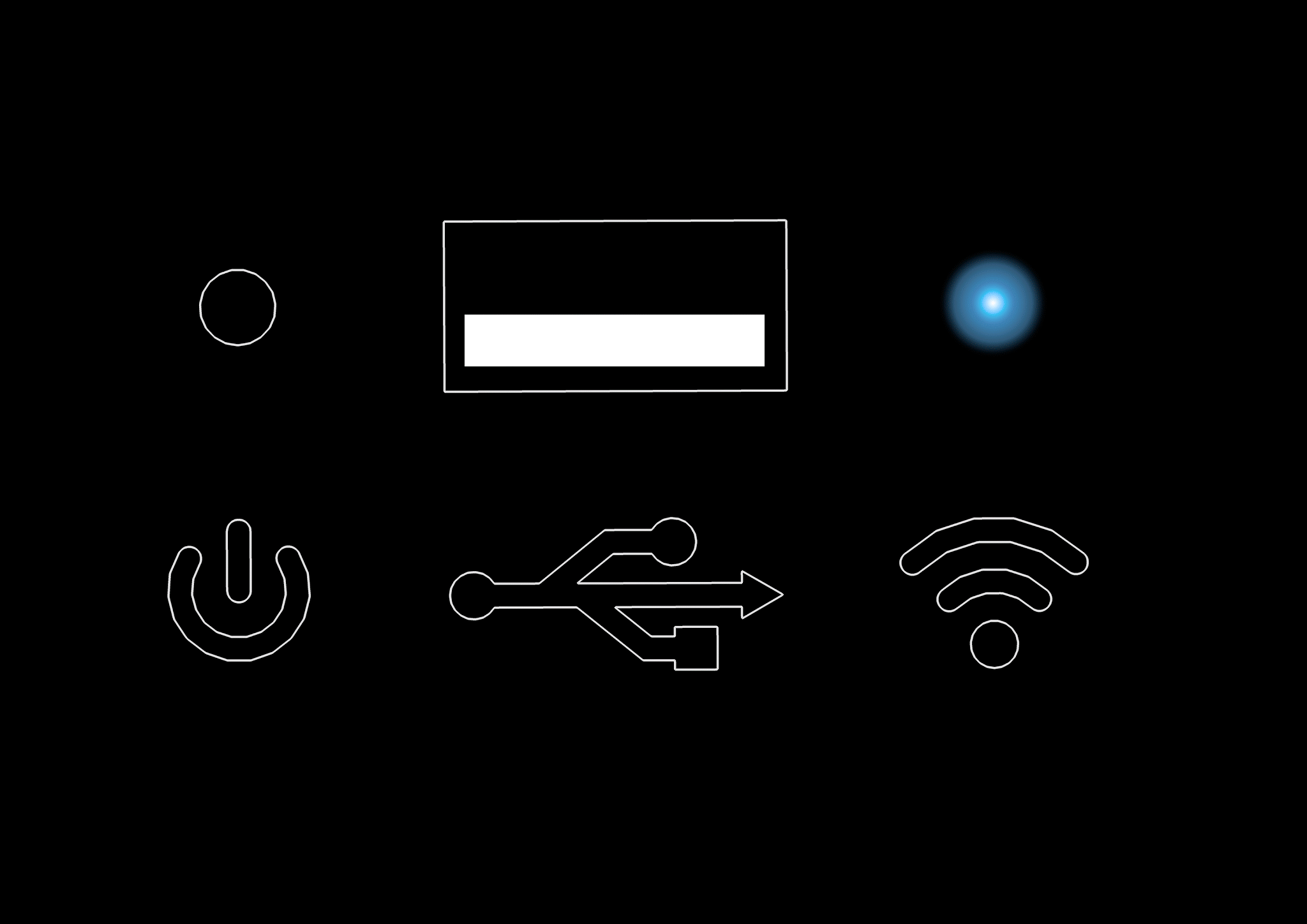

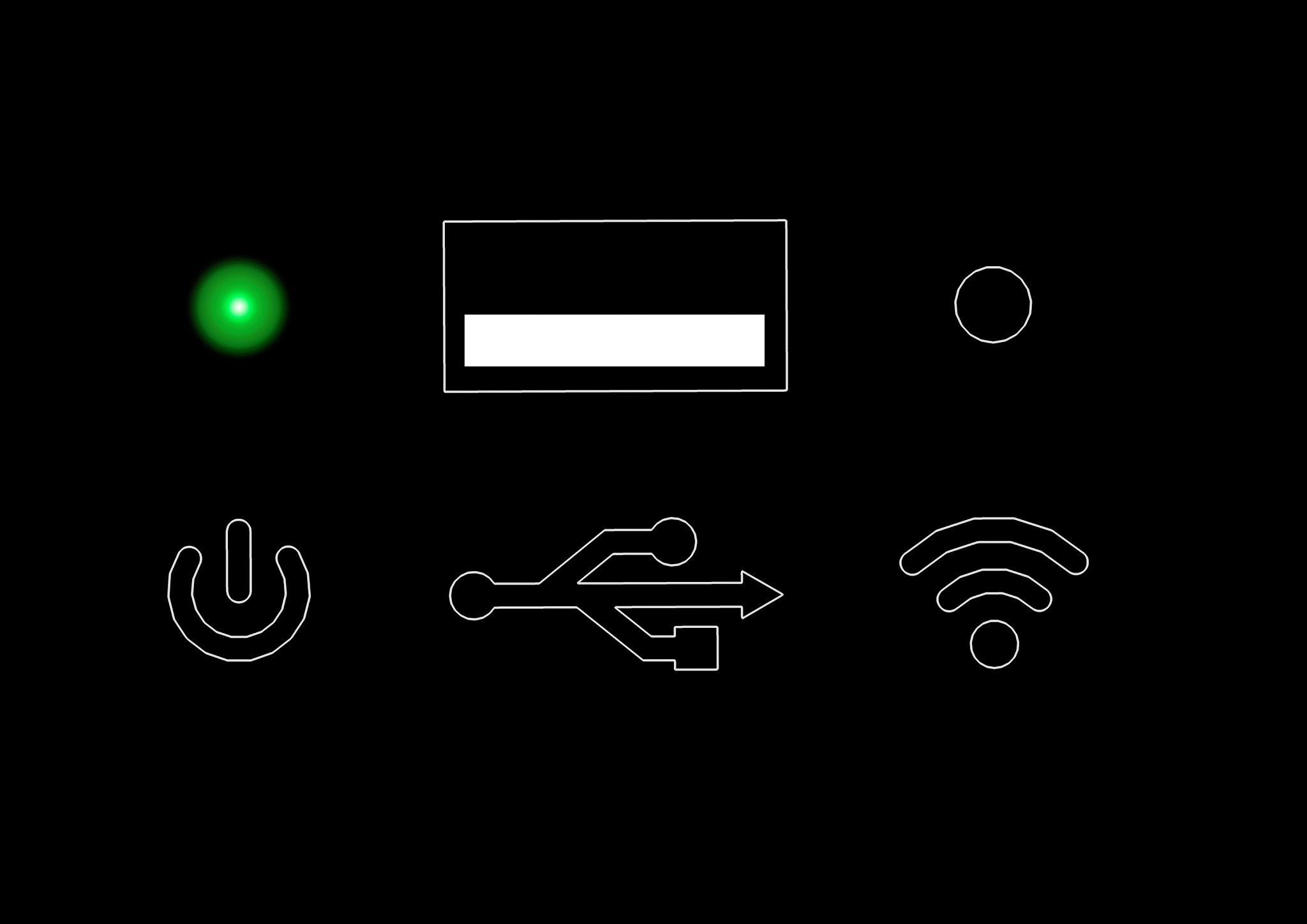

4.2.1. Индикации на LED светлините

Захранваща LED светлина (червено/зелено > 3 пина)

‍

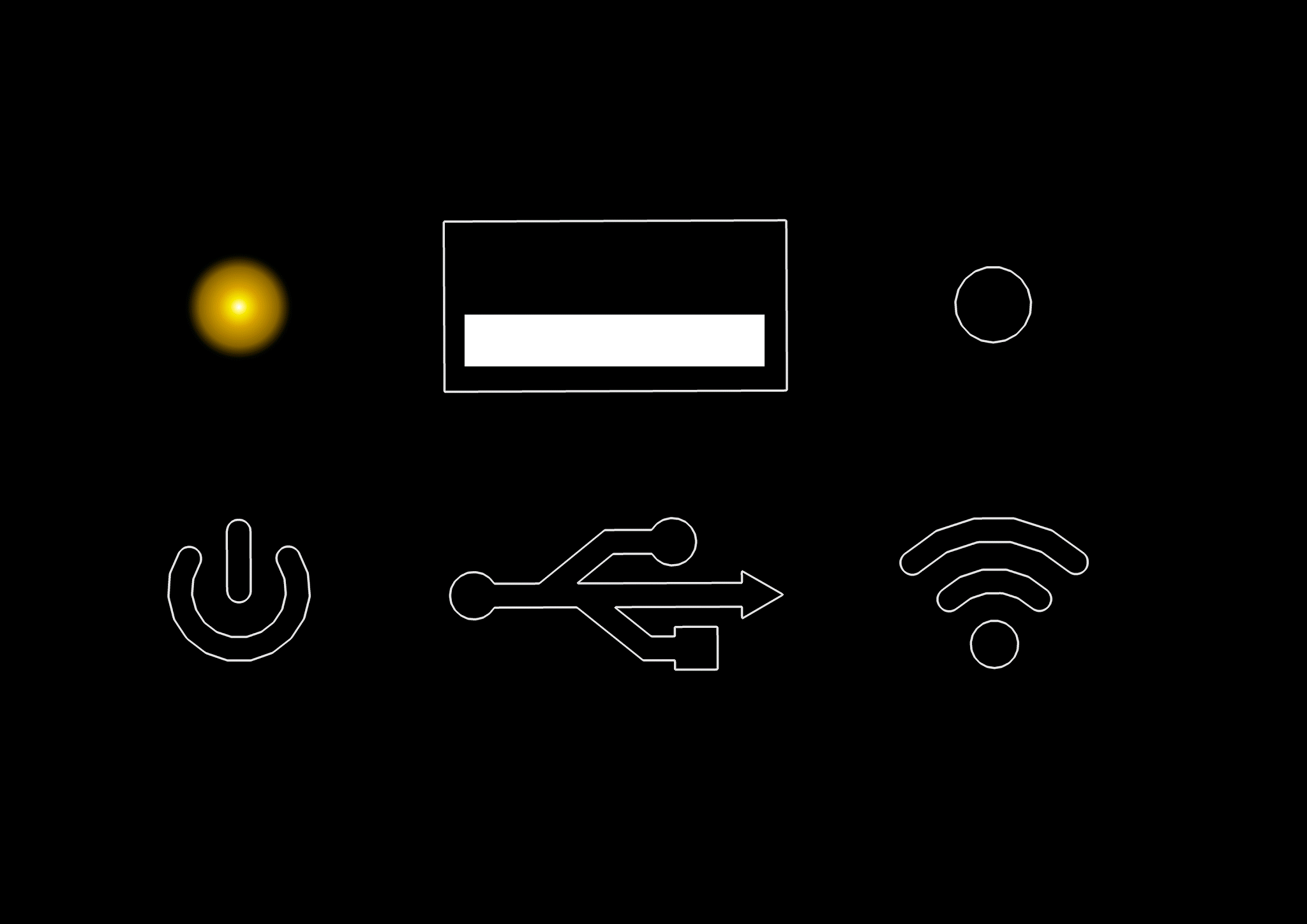

• Жълта светлина със зелен пулсиращ модел означава, че системата се стартира.

‍

• ‍Зелена светлина означава, че системата работи.

‍

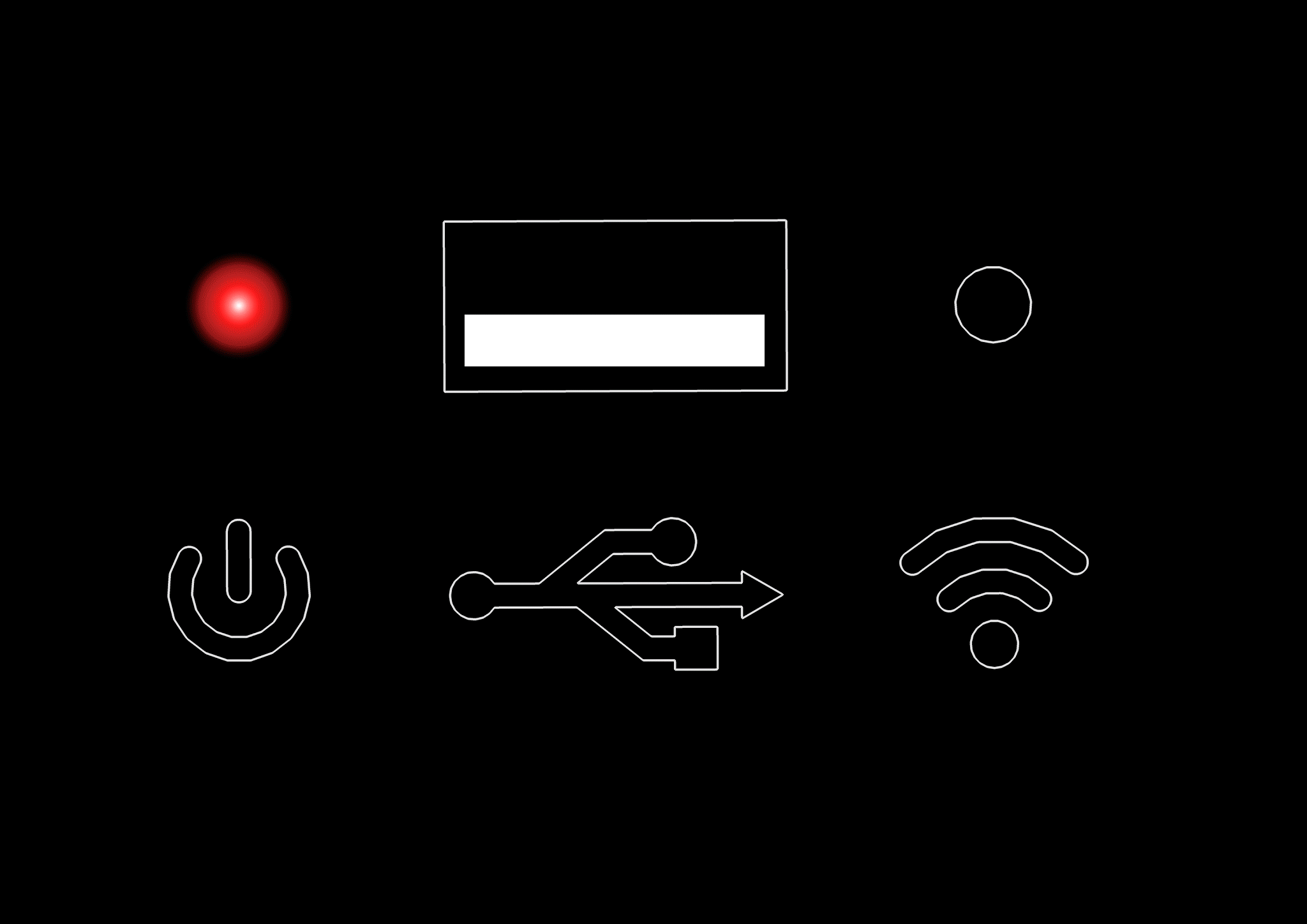

• ‍Червена светлина означава, че има хардуерна грешка.

‍

• ‍Мигаща зелена светлина означава, че устройството се движи.‍

‍

• Мигаща червена светлина означава „неудостоверен“.

‍

Wi-Fi LED светлина (синя > 2 пина)

• ‍Синя светлина изключена означава, че Wi-Fi не е свързан. ‍

‍

• ‍Мигаща синя светлина означава, че Wi-Fi се свързва.

‍

• ‍Синя светлина означава, че Wi-Fi е свързан.

‍

4.3. Свързване

CASE е изграден около последното поколение контролен блок на PhotoRobot, управляван от PhotoRobot Controls — нашият софтуер, пуснат предимно за macOS, а също и за Windows (въпреки че препоръчваме macOS за най-добро изживяване). Придружаващо приложение, PhotoRobot Touch, може да действа като безжична камера за версията за macOS. Напредналите интегратори могат алтернативно да контролират устройството директно чрез неговия API. За да работи CASE, той трябва да бъде свързан чрез LAN или безжична мрежа, така че управляващото приложение да може да комуникира с робота. CASE може също така да установи собствена Wi-Fi мрежа чрез USB модула. Интернет връзка не е необходима за работа с CASE, но интернет е необходим за актуализиране на фърмуера. Следващите глави описват как да свържете CASE.

‍

4.3.1. Приложение за потребителски интерфейс, базирано на браузър

Приложението за потребителски интерфейс, базирано на браузър, е част от интегрирания контролен блок на CASE. Достъпно е от уеб браузър на всяко устройство. То няма възможност да регулира настройките на камерата и осветлението, но добавя изключителна мобилност и гъвкавост към роботизираната фотография. За да свържете CASE към потребителския интерфейс на браузъра, както CASE, така и управляващото устройство трябва да присъстват в една и съща мрежа чрез LAN, WLAN или Wi-Fi мрежа, осигурена от Wi-Fi модула, включен в CASE.

Забележка: Базираният на браузър интерфейс е сервизен интерфейс — той не е предназначен за продуктова фотография. С лиценз за машинен API, това поведение може да бъде разширено, за да позволи заснемане на продуктови изображения чрез сервизния интерфейс.

‍

4.3.1.1. LAN

CASE има интегриран 8P8C (RJ45) куплунг за свързване на CASE с помощта на стандартен Ethernet кабел.

‍

• Намерете 8P8C (RJ45) буксата за мрежова връзка, разположена в долната част на основата на CASE.

‍

• Стандартен Ethernet кабел може да се използва за свързване към CASE.

‍

• Необходимо е да намерите IP адреса на CASE, за да го свържете с базираното на браузър потребителско приложение. Можете да използвате всеки IP скенер, като например мобилното приложение Fing. В списъка с IP адреси потърсете „Texas Instruments“ (пример по-горе).

‍

• За да стартирате приложението за потребителски интерфейс, базирано на браузър, въведете IP адреса на CASE във всеки уеб браузър. За да научите повече за управлението на CASE с помощта на това приложение, моля, вижте глава 4.9.2 - Управление на CASE.

‍

4.3.1.2. Wi-Fi мрежа, създадена от CASE (AP режим)

За да създадете собствена безжична мрежа на CASE, е необходимо да използвате USB Wi-Fi модула, наличен като допълнителен аксесоар.

‍

• Забележка: Може да е необходимо да изключите мобилните данни, за да свържете устройството си към CASE чрез Wi-Fi.

‍

• Включете Wi-Fi модула в USB гнездото на CASE, което се намира от горната страна на основата на машината. Успешното стартиране ще бъде индикирано от мигащ зелен светодиод.

‍

• Потърсете Wi-Fi мрежата с име „CASE_SerialNumber“ на вашия компютър или мобилно устройство.

‍

• За да се свържете с мрежата „CASE_SerialNumber“, използвайте SerialNumber като парола (в горния пример: 04150318).

‍

• Когато Wi-Fi на CASE е свързан с вашето устройство, сте готови да започнете да управлявате CASE. По подразбиране Wi-Fi на CASE излъчва на канал № 9.

‍

• За да стартирате уеб-базирано приложение за потребителски интерфейс, въведете 11.11.11.11 в адресния прозорец на браузъра си. За да научите повече за управлението на CASE с помощта на това приложение, моля, вижте глава 4.9.2 - Управление на CASE.

‍

ЗАБЕЛЕЖКА: При включване на CASE с Wi-Fi свързаност отнема около 2 минути за стартиране на контролния блок.

‍

4.3.1.3. Съществуваща Wi-Fi мрежа (клиентски режим)

Можете да свържете CASE към съществуваща безжична мрежа, използвайки USB Wi-Fi модула от допълнителните аксесоари. По този начин вашето управляващо устройство (напр. компютър или мобилно устройство) може да управлява CASE и да остане свързано към вашата редовна мрежа за достъп до интернет, принтери, NAS устройства и други мрежови периферни устройства.

За да направите това, първо трябва да се свържете с Wi-Fi мрежата на CASE, предоставена от USB модула. Тази процедура е описана в предишната глава 4.3.1.2 - Wi-Fi мрежа, създадена от CASE.

‍

• След като се свържете към Wi-Fi мрежата, предоставена от USB модула, включен в CASE и уеб потребителският интерфейс е стартиран чрез IP адрес 11.11.11.11, отидете на Wi-Fi настройки в менюто Настройки на мрежата.

‍

• В списъка с безжични мрежи изберете мрежата, към която желаете да свържете CASE.

‍

• След това въведете паролата на избраната от вас безжична мрежа.

‍

• В горния пример безжичната мрежа „fotorobot-1np“ беше свързана успешно.

‍

• Свържете вашето устройство към същата безжична мрежа, която се свързва с CASE.

‍

• Сега CASE е свързан към избраната от вас безжична мрежа и можете да получите достъп до него чрез неговия IP адрес, показан в полето за състояние на мрежата.

‍

4.3.2. Приложение PhotoRobot Controls

В края на 2015 г. PhotoRobot стартира своето приложение за управление, PhotoRobot Controls. PhotoRobot Controls осигурява контрол над роботите, камерите и светкавиците; редактира снимките в реално време по време на последователността; прилага специални техники като автоматично изрязване; маскиране с хромакей и наслагване на дълбочина на рязкост (DoF stacking) за подобрена дълбочина на полето; с работен процес, база данни, автоматично качване и много други.

‍

• Приложението PhotoRobot Controls има потребителски интерфейс, който е едновременно визуален и интуитивен за използване.

‍

4.4. Калибриране

Забележка: Последното поколение на CASE 850 вече не използва магнитната вендуза. Вместо това, скрит оптичен сензор отчита пълното завъртане на 360° от механична фаска, шлифована в ръба на стъклената плоча. Калибрирането работи по абсолютно същия начин — просто няма вендуза за поставяне, така че можете да пропуснете стъпките за вендузата по-долу.

Калибрирането е важно за прецизността и оптималната производителност на CASE и трябва да се извършва след всяка инсталация на CASE. Освен това, калибрирането е препоръчително според специфични условия, обема на направените снимки; стареенето на X-пръстените, чистотата на стъклената плоча, теглото на сниманите продукти и т.н.

За да калибрирате CASE, трябва да го свържете към приложението за потребителски интерфейс, базирано на браузър (вижте глава 4.3.1 - Приложение за уеб базиран потребителски интерфейс).

‍

• Преди да започнете калибрирането, уверете се, че CASE е включен и че няма захранване към моторите, за да можете да въртите стъклената плоча свободно на ръка.

‍

• За калибриране ви е необходима магнитна вендуза, която се съхранява от вътрешната страна на тялото на CASE.

‍

• Калибрационната сонда е разположена върху CASE до енкодера. Поставете затворената вендуза близо до сондата (прибл. 0,5 мм или 0,02 инча). Правилното позициониране се индикира от червената светлинна сонда.

‍

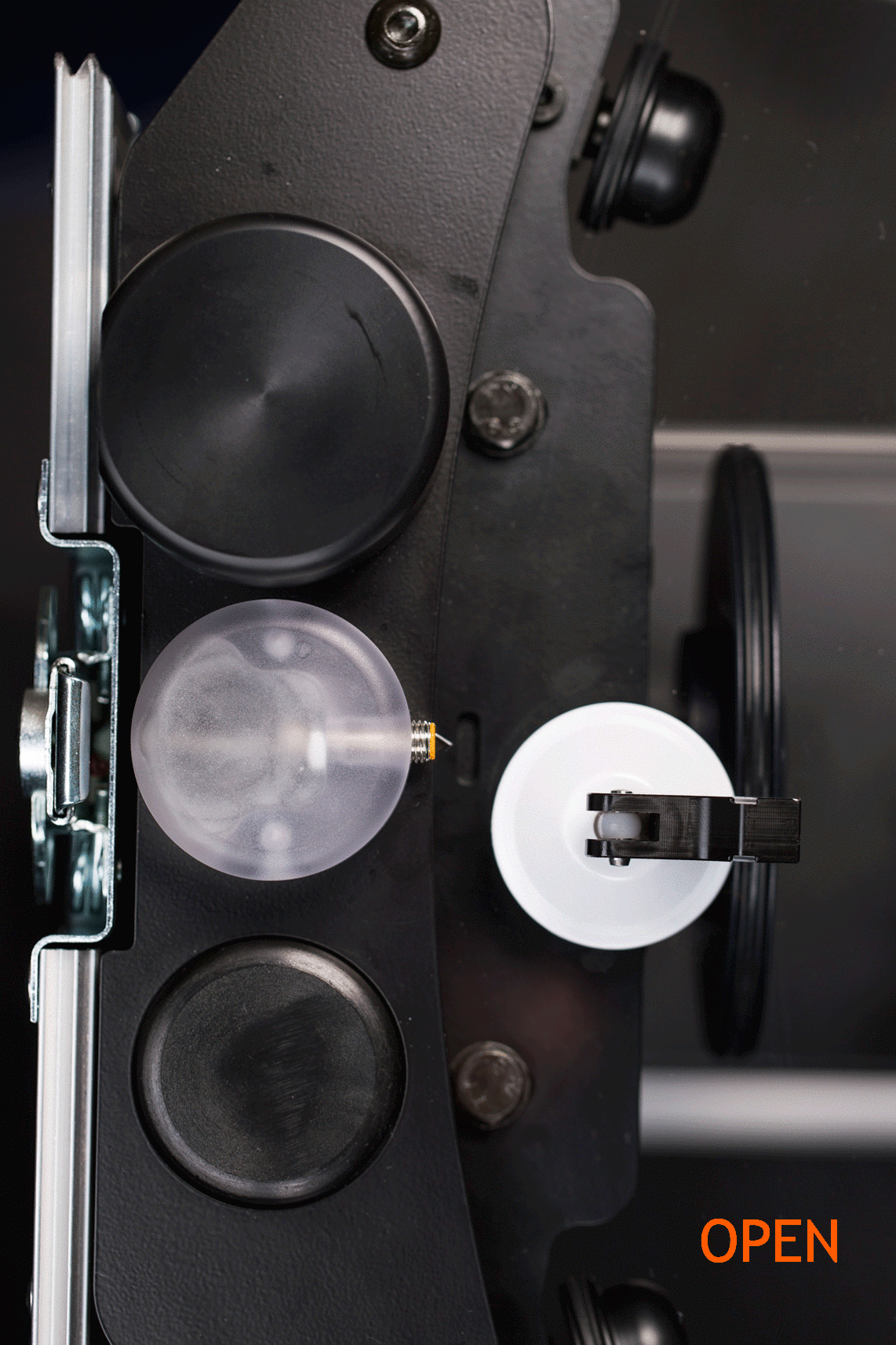

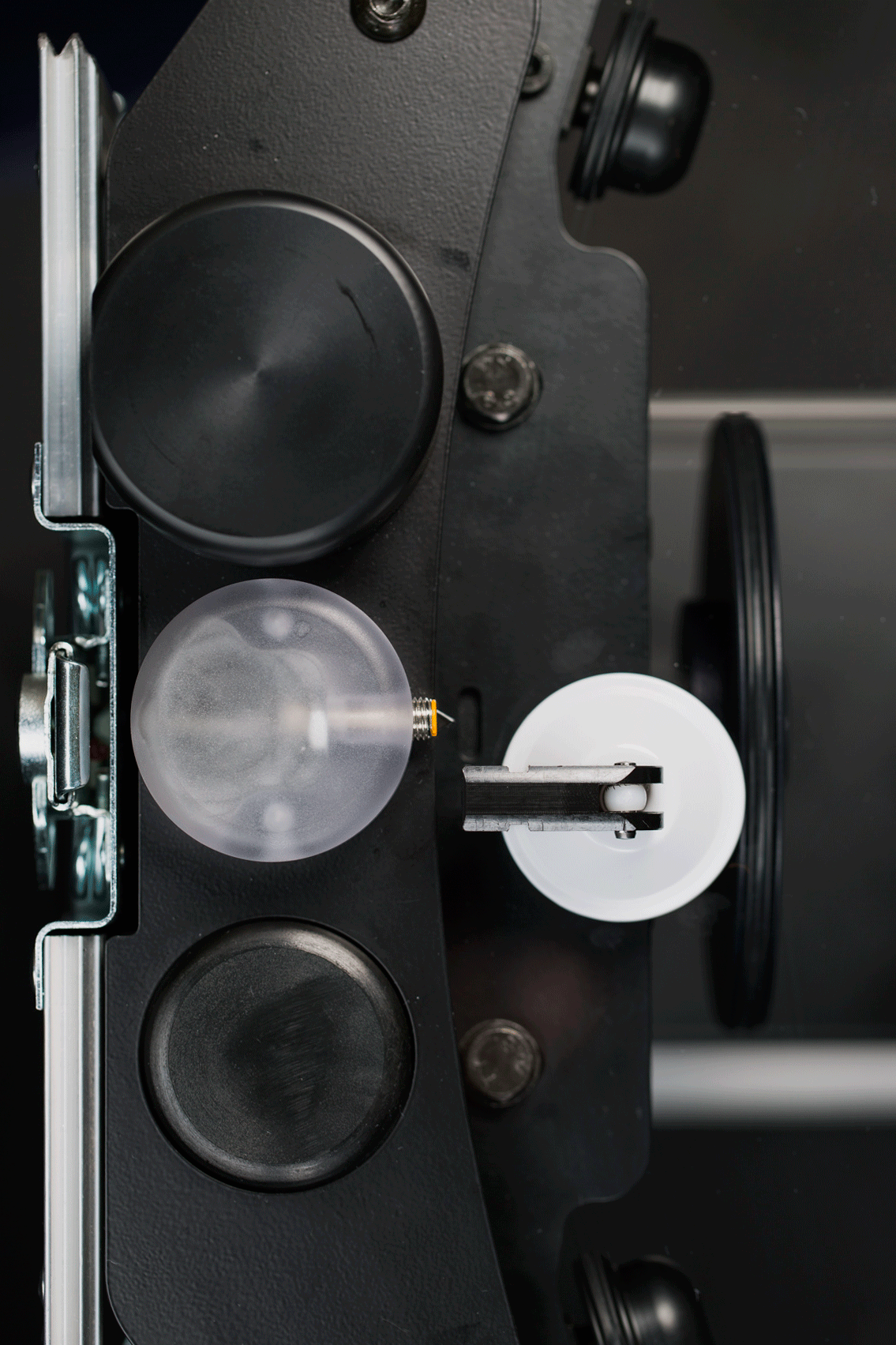

• Завъртете стъклената плоча с вендузата до сондата. Отворете и затворете вендузата – тя трябва да се закрепи здраво към стъклената плоча.

‍

• Когато завъртите стъклената плоча, вендузата ще срещне калибрационната сонда. Това ще включи червената светлина, за да покаже правилното позициониране на двете части.

‍

• В приложението за потребителски интерфейс, базирано на браузър, отидете в менюто за калибриране. Изберете стандартно (бързо и достатъчно) или комплексно (по-дълго и по-прецизно) калибриране, натиснете бутона за възпроизвеждане и автоматичната последователност за калибриране ще започне.

‍

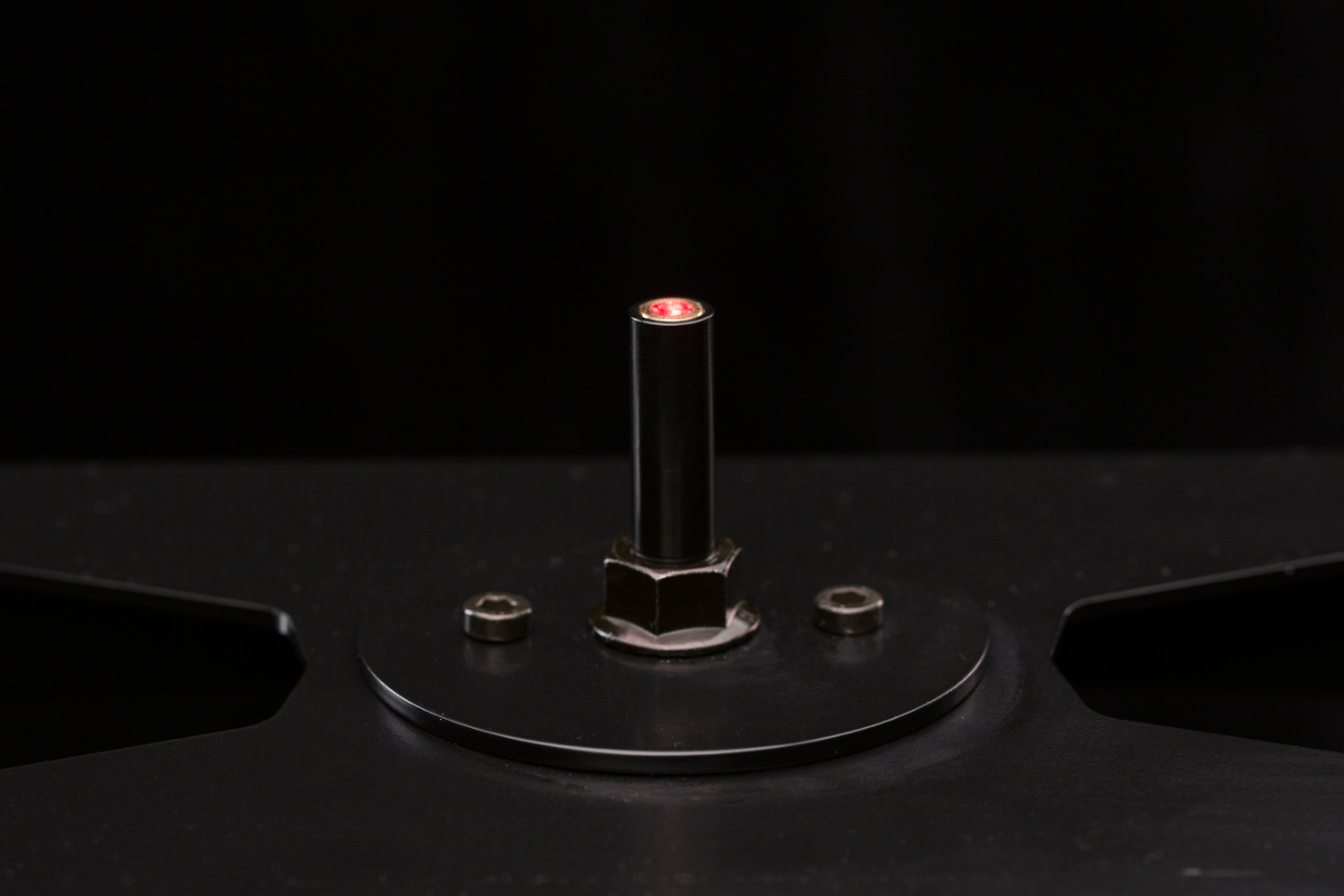

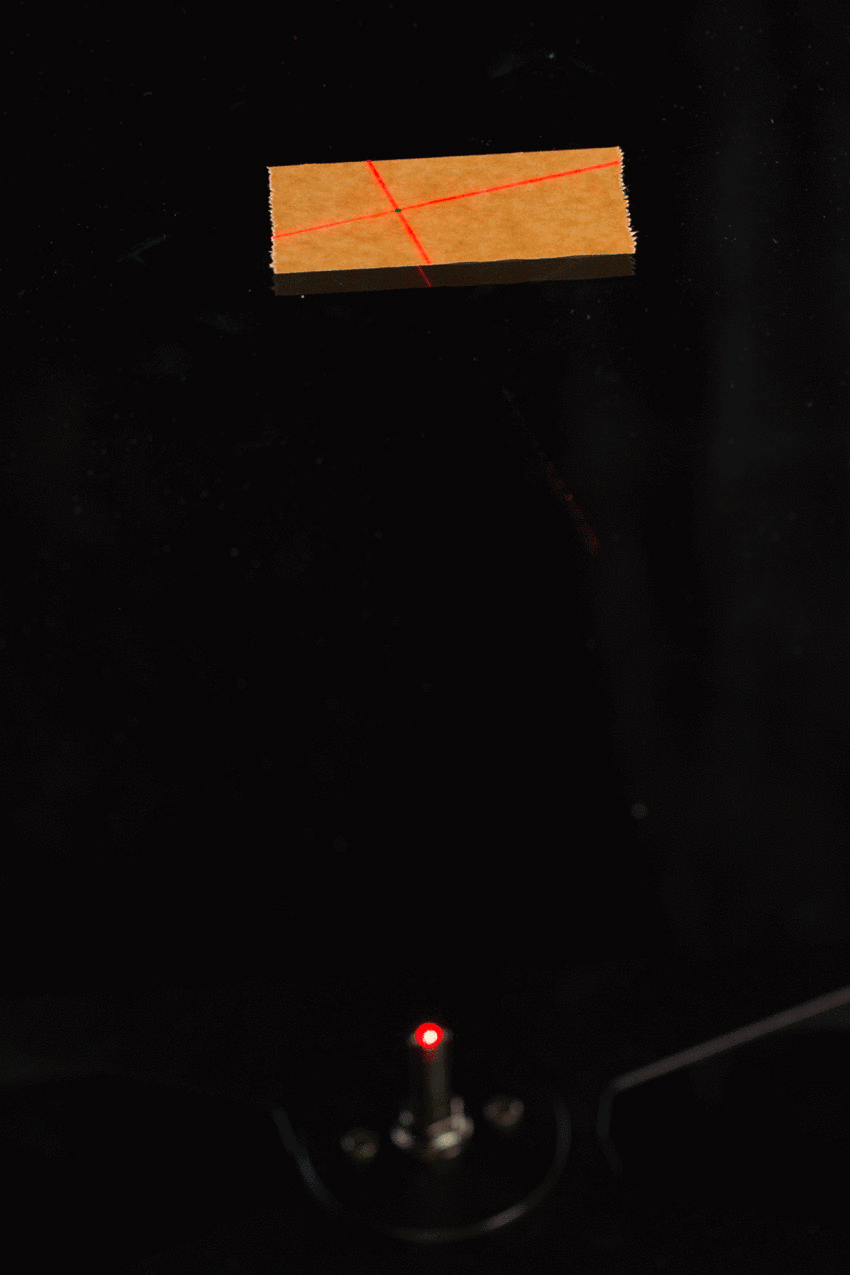

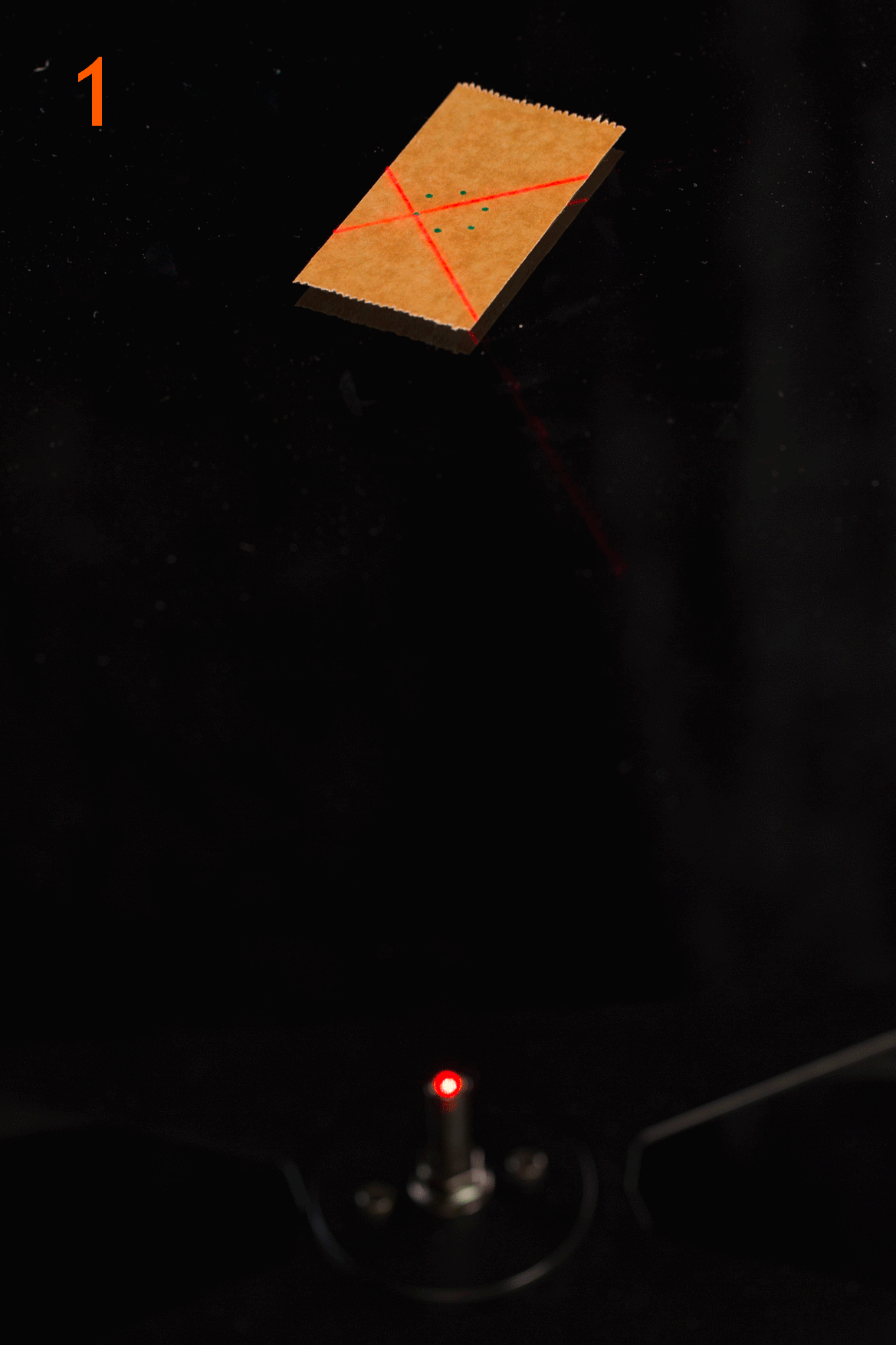

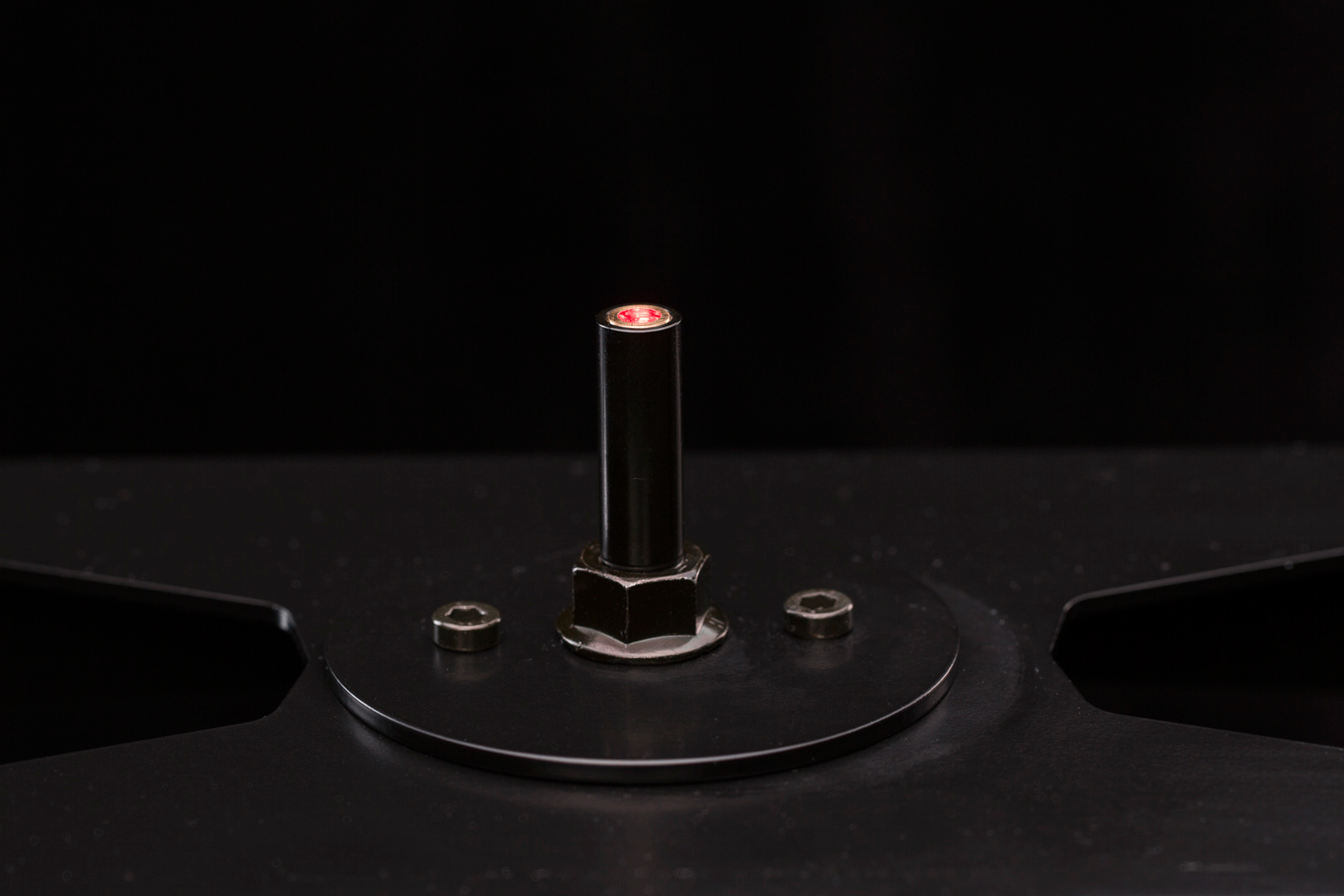

4.5. Центриращ лазер (тест с точка)

ВНИМАНИЕ: Използва се лазер от клас 1 (λ = 650nm P0 ≤ 3.5mW) - избягвайте пряко излагане на очите (не гледайте в лъча) - и в допълнение - по избор - използвайте защитни очила или предпазни очила.

‍

‍

За да можете точно да позиционирате всеки заснет продукт върху стъклената плоча, е изключително важно прецизно да центрирате интегрирания кръстосан лазер. За щастие, има лесна и забавна техника за това, описана по-додолу.

Забележка: CASE 850 има вграден кръстосан лазер. За прожекция отгоре или от други удобни ъгли, като аксесоари се предлагат опционални допълнителни лазери. Системата ги управлява автоматично — те се включват след всяка фотографска последователност, така че следващият продукт да може да бъде поставен незабавно, и се изключват по време на заснемане, така че лазерът никога да не се появява на снимките. Допълнителните лазери са най-подходящи за постоянни студийни инсталации, докато за мобилна работа на място, вграденият лазер сам по себе си обикновено е за предпочитане.

‍

• Залепете лентата към приблизителния център на стъклената плоча и стартирайте последователност с няколко спирания (шест в този пример).
• Маркирайте пресичането на лазера на всяка спирка с химикал.

‍

• Разхлабете винтовете на лазера с шестограмния ключ, така че лазерът да може да се движи свободно.

‍

• Както е показано по-горе, лазерът вече може да се движи наляво - надясно и напред - назад.

‍

‍

1. Маркирайте пресичането на лазера при всяка спирка на последователността, като използвате инструкциите по-горе.
2. Свържете противоположните маркировки – това създава точния център / ос на стъклената плоча.
3. Преместете лазерния кръст в центъра на стъклената плоча и затегнете винтовете на лазера.

‍

‍

4.6. Поставете продукта

Важно е да поставите оста на въртене на продукта в центъра на стъклената плоча. Точният център на въртене (ECR) на стъклената плоча е показан от интегрирания кръстосан лазер (правилното му настройване е описано в предишната глава). Въпреки това, определянето на оста на въртене на продукта може да бъде доста трудно. Обикновено това е геометричният център, но има изключения; напр. тиганът с дълга дръжка трябва да има ос на въртене в геометричния център на тигана, докато дългата дръжка трябва да се върти около него.

‍

• С лазерния кръст, проектиращ отдолу, обикновено е по-лесно да се определи оста на продукта отдолу.

‍

ВНИМАНИЕ: Не е позволено да се поставят остри предмети върху закалена стъклена плоча! Това може да надраска или счупи стъклото. Товароносимостта или масата може да бъде ограничена, ако теглото не е разпределено равномерно или е фокусирано само върху няколко точки. За да поставите остри предмети върху масата, се препоръчва да използвате прозрачно акрилно стъкло като разделителен слой към стъклената повърхност на масата.

‍

4.7. Настройте камерата

4.7.1. Поставете камерата

Правилното позициониране на камерата е от жизненоважно значение при заснемане на 360-градусови фотографии; необходимо е продуктът да се върти плавно в средата на кадъра.

‍

• Използвайте самонивелиращия се лазер, за да подравните прецизно камерата и CASE. Проектирайте самонивелиращия се лазер в линия с интегрирания кръстосан лазер и поставете камерата така, че лазерът да преминава през центъра на обектива.

‍

4.7.2. Свържете камерата

Ако използвате настолното приложение на PhotoRobot (PhotoRobot Controls) за управление на CASE, можете също така да го използвате за управление на камерата. Или можете просто да синхронизирате камерата с робота чрез безжичен или кабелен спусък, включен директно към CASE.

‍

4.7.3. Настройки на камерата

Естествено, е необходимо да се настроят фокусът на камерата, експозицията и качеството на изображението. За да направите това, препоръчваме следното.

• Използвайте JPEG за стандартно производство – обработката в камерата на тялото на Canon (или iPhone) осигурява отлични, готови за употреба резултати; RAW остава опция за ентусиасти, които искат да прецизират максималния динамичен обхват, напр. за силното фоново осветление на чисто бял фон.
• Използвайте ниско ISO – ще получите най-високия динамичен обхват и качество на изображението от вашия сензор.
• Използвайте LiveView – това е най-добрият начин да фокусирате и подравните обекта си правилно.
• Тествайте обектива си – открийте оптималната производителност на обективите си; търсите най-високата стойност на блендата с приемлива острота и предаване на контраста – повечето обективи влошават качеството на изображението при около f/16.

‍

4.8. Настройте светлината

Правилното настройване на осветлението е най-трудната от всички задачи при заснемане на 360-градусови снимки. Препоръчваме използването на стробоскопи, тъй като те позволяват по-голяма свобода по отношение на моделирането на светлината и също така ви спестяват време, като позволяват по-бързи скорости на затвора.

‍

4.8.1. Поставете светлините

Много е важно фонът да бъде осветен равномерно, за да получите чисто бял фон, без да е необходима последваща обработка. Ще ви трябват една или две светлини за това, в зависимост от размера на продукта (малките продукти не изискват толкова равномерно осветено пространство, колкото големите продукти).

‍

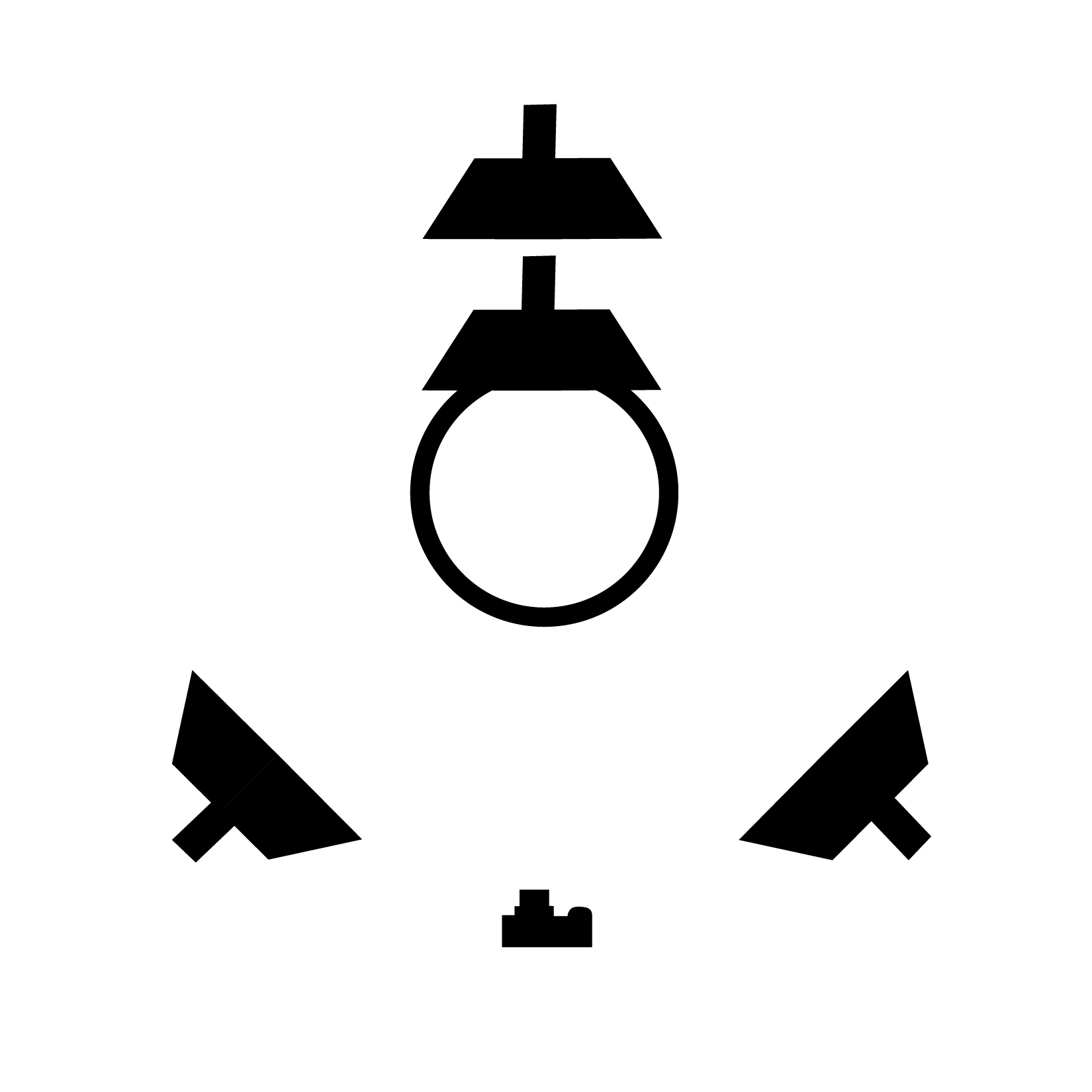

• Изглед отгоре е илюстриран по-горе – с един или два строба отзад и два строба отпред / отстрани.

‍

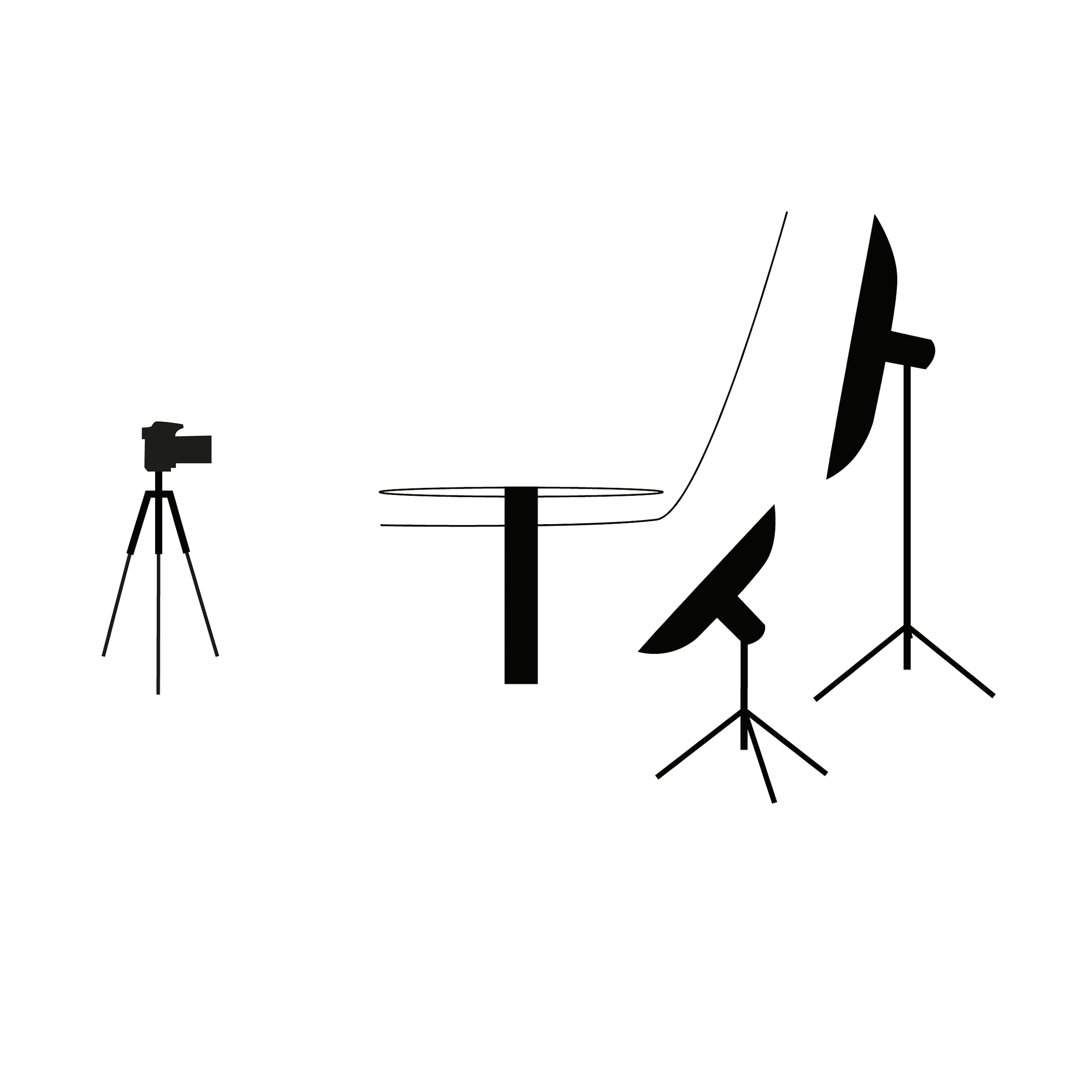

• Страничен изглед е илюстриран по-горе – с разположението на задните светкавици.

‍

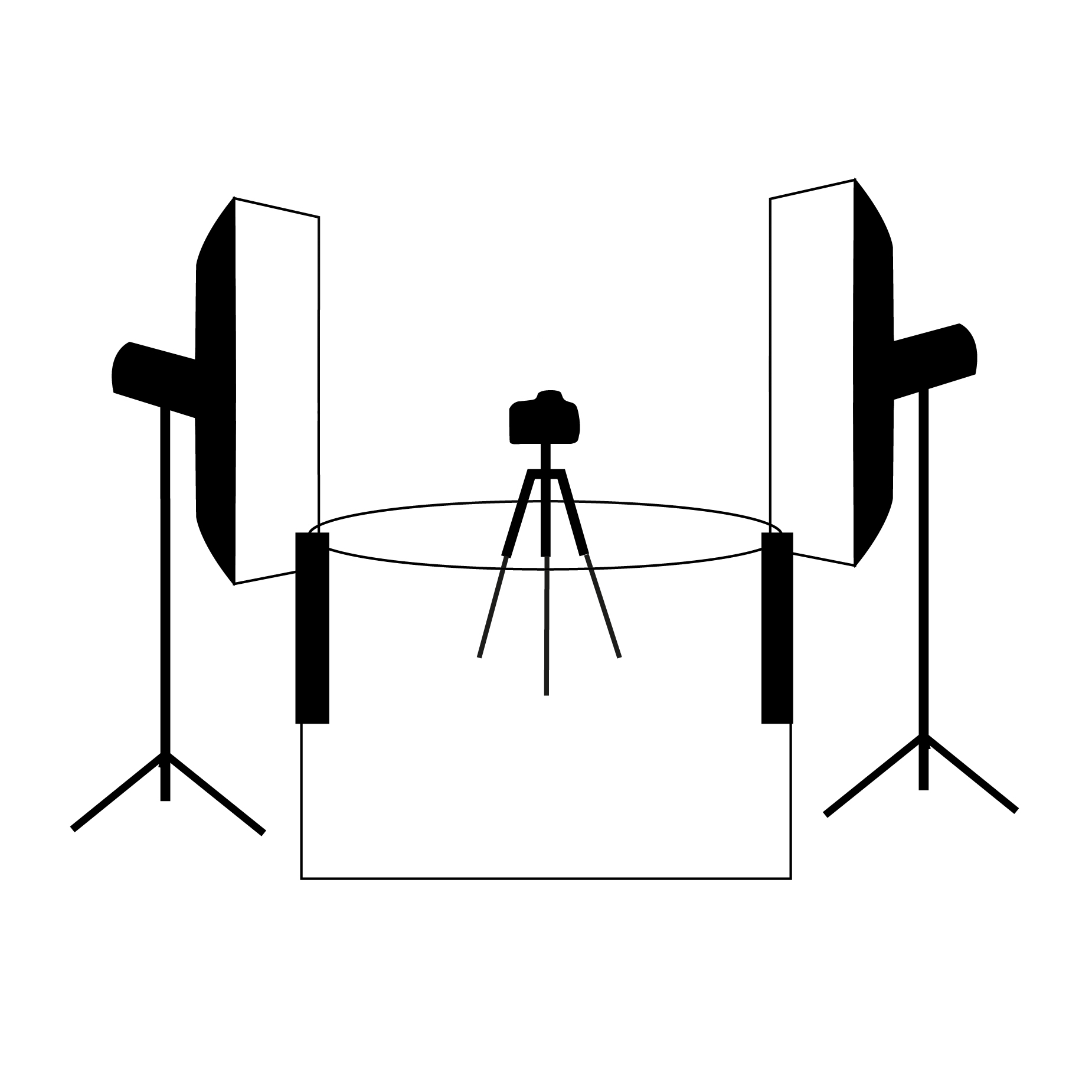

• Това е изглед отзад напред – с две светкавици отпред / отстрани.

‍

Останалата част от осветлението е отворена за вашата творческа интерпретация. Имайте предвид, че осветлението за 360-градусова фотография е значително различно от осветлението за една единствена STILL снимка; продуктът отразява осветлението различно под всеки ъгъл, напр. 36 ъгъла. Това обикновено изключва всякаква употреба на твърдо осветление.

‍

4.8.2. Свържете светлините

Ако използвате настолното приложение PhotoRobot (PhotoRobot Controls) за работа с CASE, можете да го използвате за удобно управление на всички настройки на стробоскопите (FOMEI / RiME LITE, Broncolor, Profoto и други, включително производители с предстояща поддръжка в близко бъдеще). Синхронизацията на затвора на камерата със стробоскопите по време на SPIN последователността трябва да се извърши със стандартен синхронизиращ кабел или дистанционен спусък.

‍

4.8.3. Настройки на осветлението

Интензитетът на осветлението трябва да бъде настроен така, че да съответства на зададената стойност на блендата (за да се получи оптимална дълбочина на рязкост и оптично качество). За да направите това, използвайте следните съвети.

• Използвайте достатъчно мощни стробове – около 700 Ws работи добре днес; за най-равномерно осветяване както на продукта, така и на фона, препоръчваме използването на няколко светлини за постигане на по-фин контрол върху осветлението. Адекватната мощност също така съкращава времето за презареждане и удължава живота на стробовете.
• Използвайте beauty dishes и strip софтбоксове – те осигуряват мека, но ефективна моделираща светлина; идеални за 360-градусова фотография.
• Приближете се до продукта – оставянето на стробоскопите далеч от продукта влошава качеството на светлината.
• Избягвайте плоското осветление – то много рядко е ласкателно за продукта и не изобразява правилно материала на продукта.

‍

4.9. Изпълнение на последователността

Имайте предвид следното при настройване на последователността:

• Брой стъпки – колкото повече изображения в едно завъртане, толкова по-плавен ще бъде преходът между кадрите на 360-градусовото изживяване, но също така по-дълго време за производство и по-голям обем данни. 24 - 36 кадъра на завъртане е оптимално в повечето случаи (прочетете повече в 360 Продуктова фотография - Формати на съдържание и производство).
• Ускорение и скорост – скоростта трябва да съответства на характеристиките на снимания продукт, напр. бавно движение, за да се избегне люлеене на продукта, поддържан от кордата.
• Забавяне преди / след снимки – забавянията понякога са необходими, за да се стабилизира люлеещият се продукт или да се даде време на светкавиците да се заредят напълно.

Следващите илюстрации използват приложението за потребителски интерфейс, базирано на браузър, за изпълнение на последователността. За инструкции как да свържете CASE към това приложение, моля, вижте глава 4.3.1 - Приложение за уеб базиран потребителски интерфейс.

‍

• Можете да избирате от широка гама предварително зададени последователности.

‍

• CASE се управлява от оградения контролер.

‍

1. Предварително зададени последователности
2. Мин / Макс скорост на въртене
3. Една стъпка обратно на часовниковата стрелка (CCW) / една стъпка по часовниковата стрелка (CW)
4. Режим на стъпки 360° CCW / CW
5. Режим на непрекъснати стъпки обратно на часовниковата стрелка / по часовниковата стрелка
6. Непрекъснато въртене обратно на часовниковата стрелка / по часовниковата стрелка (без стъпки)
7. Пауза на въртенето / последователността (ще достигне най-близката спирка)
8. Спрете въртенето / последователността (веднага ще забави и спре, но няма да достигне най-близката спирка)
9. Захранване / Деактивиране на моторите
10. Незабавно аварийно спиране (без рампа за забавяне)
11. Забавяне между спиранията на последователността (спусъкът на камерата е натиснат в ½ от избрания интервал)
12. Предварително зададена последователност (спусъкът на камерата се натиска при всяко спиране, лазерът свети, когато последователността не работи)

‍

‍

5. Създаване на изходи

CASE 850 се управлява от PhotoRobot Controls, нашия собствен софтуерен пакет, който управлява камерата, осветлението и робота в един работен процес. В повечето случаи PhotoRobot Controls произвежда готови за уеб резултати директно — статични изображения, 360° SPIN фотография с дълбоко увеличение, видеоклипове и 3D модели — без нужда от софтуер на трети страни.

Ако предпочитате собствен работен процес, изображенията, заснети с CASE 850, могат да бъдат експортирани и обработени с инструменти на трети страни по ваш избор. Като алтернатива, наличен е API лиценз за директен контрол на хардуера на CASE 850, което ви позволява да създавате персонализиран софтуер, който изпълнява същите задачи като PhotoRobot Controls.

‍

‍

6. Поддръжка

За да поддържате оптимална производителност на CASE 850, няма много за правене. Вижте следващите глави, описващи добрата грижа за вашето устройство.

‍

6.1. Почистване

Препоръчително е да държите CASE в чиста среда и да го почиствате редовно, за да предотвратите замърсяване на електрониката, разположена в основата на CASE.

‍

‍

Забележка: Редовното полиране на стъклото е от решаващо значение. Всеки препарат за почистване на екрани или прозорци ще свърши работа за това. Просто се уверете, че използвате кърпа или салфетка, която не оставя власинки, влакна, мъх или други малки частици.

‍

6.2. Смяна на X-пръстени

X-rings се използват за осигуряване на сцепление за колелата, които задвижват стъклената плоча или я държат в правилната позиция. Понякога обаче те могат да се износят. Това обаче не е повод за притеснение. Можете да закупите резервни X-rings от PhotoRobot или от местния магазин за хардуер. След това подмяната на X-rings не е трудна. Вижте инструкциите по-долу.

В CASE се използват следните размери X-пръстени:

• NBR70 107.32 mm × 5.33 mm (2 бр. използвани за колело на стъпков двигател)
• NBR70 29,75 mm × 3,53 mm (4 бр. използвани за долни опорни колела)
• NBR70 33 mm × 2,62 mm (4 бр. използвани за странични опорни колела)

‍

• Трите размера резервни X-пръстени, използвани с CASE, са показани по-горе.

‍

• Препоръчително е да бъдете възможно най-внимателни при смяната на X-пръстените. За да избегнете риска от скъсване на все още използваеми X-пръстени или повреждане на някое от колелата на CASE, се препоръчва да използвате пластмасов инструмент за отваряне (показан по-горе). Въпреки това, с допълнително внимание, можете да използвате обикновена плоска отвертка, както е демонстрирано от нашия опитен техник на снимките по-долу.

‍

6.2.1. Колело на стъпков двигател

• Големият X-ring пасва на колелото на стъпковия двигател, което задвижва стъклената плоча.


  • Използвайте плоска отвертка, за да свалите X-ring.
  • За да монтирате X-ring, поставете го в жлеба на колелото и го издърпайте над ръба.
  • Уверете се, че X-ring не е усукан.
  • Когато X-ring е правилно монтиран, го омесете, така че напрежението на X-ring да е еднакво по цялата обиколка на колелото.

‍

6.2.2. Долно опорно колело

• X-пръстенът на долното опорно колело може да бъде сменен без демонтиране на колелото.

‍

6.2.3. Странични опорни колела

• За да смените X-пръстените на страничните опорни колела, трябва да свалите техния капак.
• За да свалите капака, трябва да премахнете две пластмасови дръжки за заключване на гайки.

‍

• Отстранете шестостенните винтове, минаващи през опорните колела.

‍

• Свалете капака на опорните колела.

‍

• Опорните колела вече могат да бъдат извадени напълно.

‍

• Сега X-пръстенът може лесно да бъде заменен.

‍

• Когато извадите опорното колело, дистанционната шайба може да остане на основата. Внимавайте да не я изпуснете и загубите.

‍

• Натиснете дистанционната шайба обратно към дъното на опорното колело и я прикрепете обратно към основата.

‍

• За да смените X-пръстените на опорните колела от страната с енкодера, не сваляйте капака му. Просто развийте шестостенния винт.

‍

• Сменете X-пръстена по същия начин, както на предишните колела.

‍

6.3 Актуализация на фърмуера

За да актуализирате фърмуера на CASE, е необходимо да свържете CASE към интернет и уеб базирания потребителски интерфейс. Процесът е описан в глава 4.10.2 - Контрол на CASE.

‍

• В менюто отидете на System > System update. Ако приложението показва нова версия на фърмуера, натиснете „Run system update“, за да получите най-новата версия на фърмуера.

‍

• Останалата част от актуализацията е напълно автоматизирана.

‍

• Приложението показва, че фърмуерът е актуален.

‍

6.4. Активиране

Ако срещнете грешка при активиране, можете да опитате да активирате отново своя CASE чрез базираното на браузър приложение (за да се свържете с приложението вижте глава 4.3.1). Уверете се, че CASE е свързан към интернет мрежата. Ако повторното активиране е неуспешно, моля, свържете се с вашия дилър на CASE за допълнителна помощ.

‍

• Грешка при активиране се показва в полето за състояние на системата.

‍

• За да активирате отново своя CASE, отидете в меню System > System activation.

‍

• Въведете вашата парола за активиране и натиснете Активиране автоматично.

‍

• Процесът на активиране отнема около двадесет секунди.

‍

• Успешното активиране се показва в полето за състояние на системата.

‍

‍

7. Често задавани въпроси

7.1. Нуждая ли се от оборудване или аксесоари, за да стартирам CASE?

НЕ, всичко необходимо за стартиране на CASE е в пакета. Нуждаете се само от камера, комплект светлини и компютър за управление на CASE.

‍

7.2. Нужен ли ми е компютър за управление на CASE?

ДА, имате нужда от компютър, на който работи приложението PhotoRobot Controls, за да управлявате CASE 850.  Софтуерът контролира камерата, осветлението и робота, като същевременно обработва заснетите изображения незабавно в готови за публикуване резултати — статични изображения, 360° SPIN фотография, видео и 3D модели. С API лиценз са налични и допълнителни опции за управление и приложения на трети страни.

За компютърните спецификации вижте PhotoRobot Системни изисквания.

‍

‍

7.3. Колко време отнема сглобяването на CASE?

За сглобяването на CASE 850 са необходими минути — около 15 — за да се приведе CASE от опаковано състояние до готовност за действие.

‍

7.4. Мога ли да използвам постоянно осветление с CASE?

ДА, възможно е да използвате постоянни светлини с CASE. Модерните LED постоянни светлини са мощни и работят добре за много приложения – дори за непрекъснато снимане на по-малки продукти при по-ниски скорости. Стробоскопите остават най-добрият избор за високоскоростно производство, но постоянното осветление е напълно добър вариант за широк спектър от случаи на употреба.

‍

7.5. Как да задействам камерата?

За да задействате камерата, е възможно да освободите затвора на камерата, като използвате кабелен или безжичен спусък, свързан към CASE, или чрез USB връзка към компютъра.

‍

7.6. Мога ли да управлявам CASE без интернет връзка?

ДА, възможно е да работите с CASE без интернет връзка. Въпреки това трябва да го свържете към някаква мрежа, за да получите достъп до него чрез приложението за управление. Това може да бъде LAN, WLAN или мрежа, предоставена от самия CASE (използвайки USB Wi-Fi модул). CASE може да работи изцяло офлайн; на практика обаче често е по-удобно да поддържате някаква свързаност – дори ако тя е ограничена само до обмен на метаданни. За подробни опции за внедряване вижте ръководствата за PhotoRobot Controls или се свържете с отдела за продажби или техническа поддръжка на PhotoRobot, за да обсъдите предвидената от вас настройка, включително напълно офлайн, неследими внедрявания за полеви системи, където невъзможността за проследяване на оборудването е от съществено значение за безопасността на оператора.

‍

7.7. Каква камера мога да използвам с CASE?

За да видите кои камери можете да използвате с CASE, актуалната поддържана камера е достъпна онлайн —  вижте PhotoRobot Съвместими камери и PhotoRobot Препоръчителни камери. Можем да доставим кабелен или безжичен спусък за поддържани модели.

‍

7.8. Какви стробоскопи мога да използвам с CASE?

Всякакви стробоскопи могат да се използват с CASE. За най-добри резултати използвайте стробоскопи, които могат да се управляват директно от PhotoRobot Controls. Целият работен процес по заснемане и предварителни настройки след това протича напълно автоматично, без необходимост от ръчно регулиране на интензитета на светлината.

‍

7.9. Мога ли да снимам на черно с CASE?

ДА, възможно е да се снима на черно с помощта на CASE. CASE дава отлични резултати както с черен, така и с бял фон. Моля, имайте предвид, че по подразбиране доставяме само бял фон. За да снимате на черно, можете просто да премахнете белия фон и да поставите черен велур / плат зад CASE. Можем също така да доставим черен фон при поискване. Черният фон може да донесе предимства в определени работни процеси – например във фотограметрията.

‍

7.10. Възможно ли е да се снима продуктът изпод стъклената плоча?

ДА, възможно е да се снимат обекти изпод стъклената плоча на CASE 850. Това обаче е по-лесно на черен фон. За да направите това с бял фон, трябва да използвате специалния режим за свободно маскиране в приложението PhotoRobot Controls. В зависимост от необходимите изходи, можете да използвате и съвсем различен фон — например за фотограметрия, където работният процес на заснемане и осветление се различава.

‍

7.11. Колко място ми е необходимо, за да работя с CASE?

Минималното пространство, необходимо за CASE със светлини и камера е само 2.5 x 2.5 метра, а оптималното пространство е 4 x 4 метра или повече. Не забравяйте да предвидите и място за обработка на продуктите, които снимате: благодарение на високата производителност на CASE, сравнително голям брой артикули преминават през него по време на една смяна, така че мястото за подреждане на входящи и готови продукти поддържа работния процес плавен.

‍

7.12. Трябва ли да снимам в RAW или JPEG?

За повечето продукции снимаме JPEG и разчитаме на отличната обработка в камерата на тялото на Canon (или Apple iPhone), за да доставим завършени изображения направо от камерата. Ако все още се нуждаете от RAW, PhotoRobot Controls може да заснеме RAW файловете паралелно — те се записват в папка, където можете да ги редактирате или експериментирате с тях свободно в инструменти на трети страни.

‍

7.13. За какво се използва енкодерът?

CASE  850 използва енкодер, за да осигури максимална точност на въртенето на стъклената плоча. Той коригира точното позициониране при всяка спирка.

Благодарение на мощния хардуер, енкодерът отчита прецизната позиция на стъклената плоча към системата за управление 1000 пъти в секунда. Това позволява изключително точно заснемане, без да се налага спиране на плочата – осигурявайки изключителна производителност, която никоя друга система не може да постигне.

‍

‍

8. Технически спецификации

• ‍Размери: 98 cm × 96 cm × 34 cm (38.6” × 38” × 13.4”)‍
• Тегло: 62 кг (137 фунта)‍
• Размери за доставка (картонена кутия, без палет): 106 cm × 105 cm × 43 cm (41.7” × 41.3” × 16.9”)‍
• Тегло за доставка (картонена кутия, без палет): 73 кг (161 фунта)‍
• Тегло за доставка (картонена кутия, с IPPC сертифициран палет): 85 kg (187 lbs)‍
• Диаметър на стъклената плоча: 85 cm (33.5”)‍
• Условия на работа: Използване на закрито, поставено върху права, твърда, равна повърхност - нивелирано и стабилизирано - без взаимодействие с течности, огромна влажност или запалими газове - работна температура 15-25° C‍
• Макс. скорост: 2.1 сек. на оборот‍
• Минимална скорост: ~ 4.5 мин. на оборот‍
• Брой изображения по време на едно завъртане: 1 - 3600 (възможно и повече за специализирана употреба)‍
• Максимално натоварване: 20 кг (44 фунта) - равномерно разпределение, без остри ръбове‍
• Лазер: Видим, непрекъснат, интегриран, кръстосан тип лазерен продукт от клас 1 съгласно DIN EN 60825-1:2008-05λ = 650nm P0 ≤ 3.5mW‍
• Ъглово отклонение: ± 1° на оборот‍
• Контролен блок: интегриран, базиран на BeagleBone‍
• Фон: интегриран, дифузен (бял)‍
• Свързаност: LAN и Wi-Fi‍
• Калибриране: да, с помощта на оператор‍
• Захранване: 100-240 V‍
• Операционен софтуер: вграден: уеб-базиран потребителски интерфейс (Win, macOS, Linux, iOS) настолен: в зависимост от производителя (Win, macOS)‍
• Съвместимост с камера: всяка камера с ръчен режим‍
• Осветление: непрекъснато или стробоскопи
